Анкерная трубчатая фрикционная крепь типа АТФ W-профиля

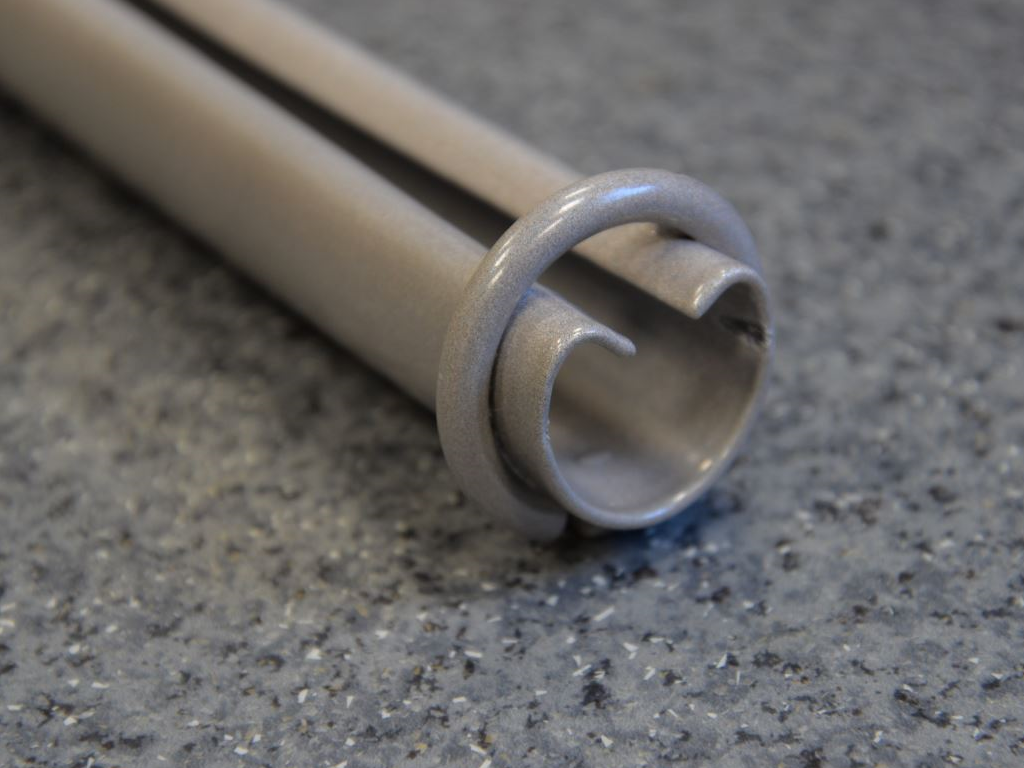

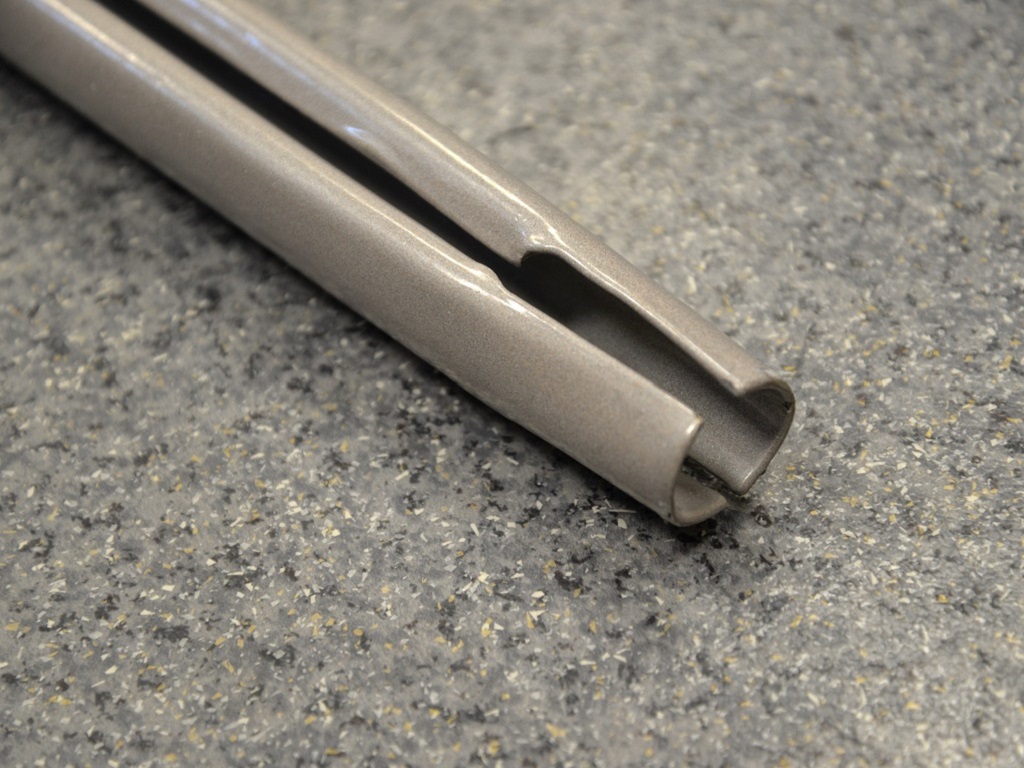

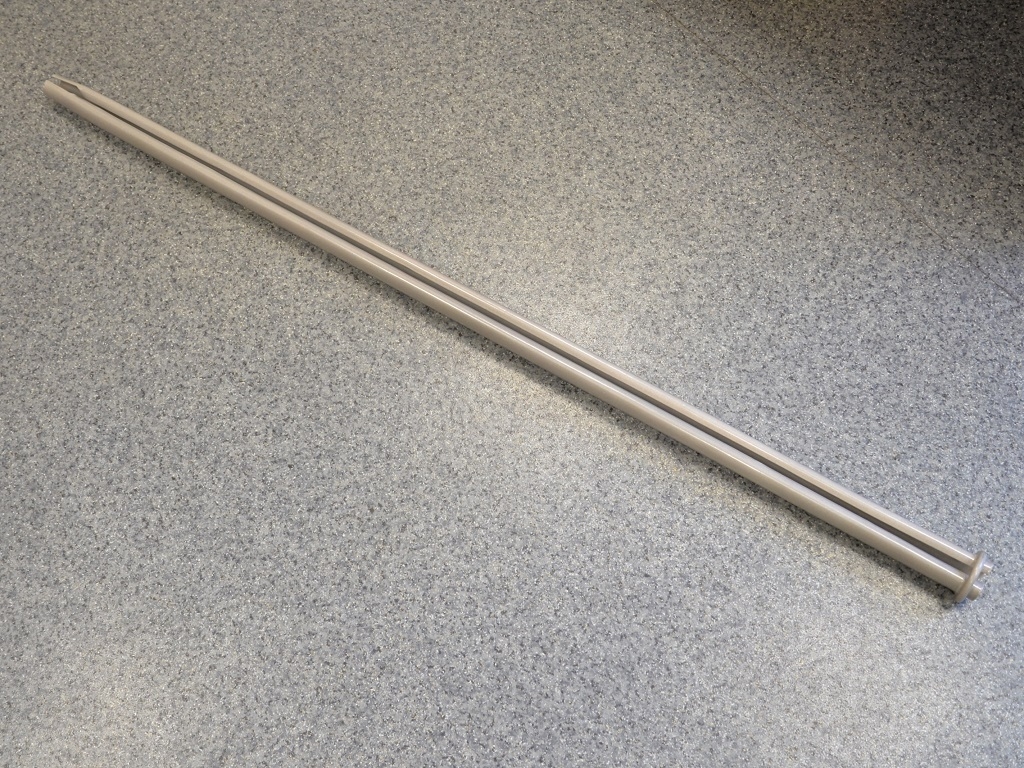

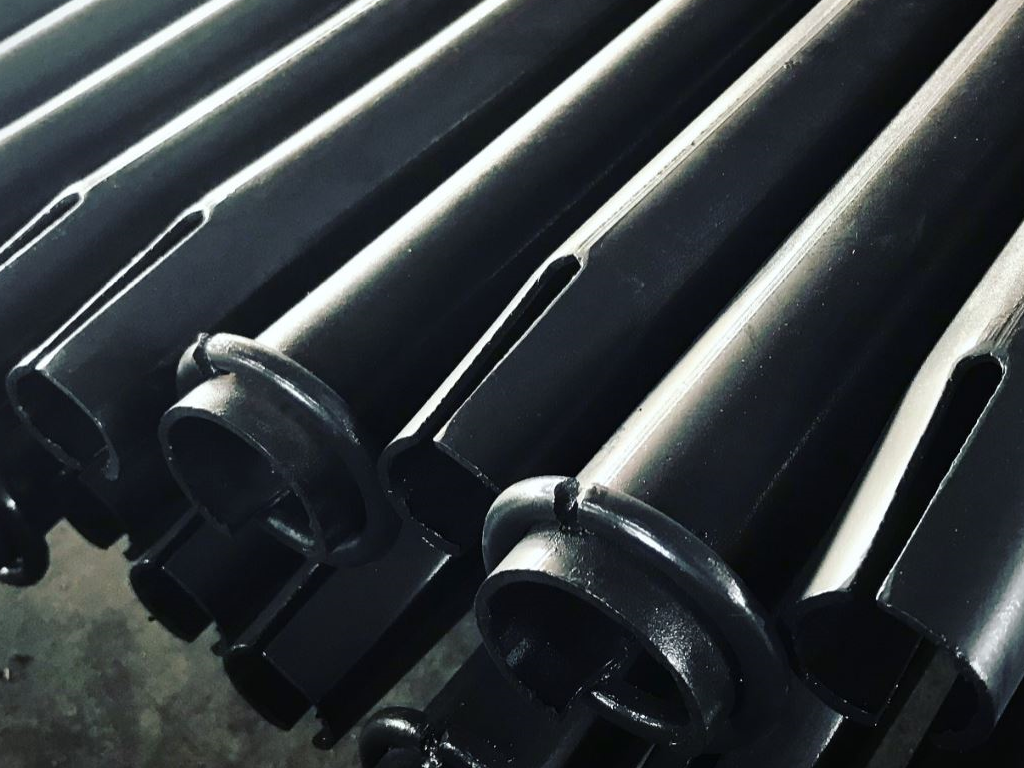

Описание проекта: Анкерная крепь фрикционного типа АТФ «W»-профиля является уникальной инновационной разработкой ООО «ОКС». Патент на полезную модель RU 170365 U1 от 07.06.2016г. Этот трубчатый анкер предназначен для крепления кровли бортов подземных горных выработок шахт и рудников. Анкер представляет собой полый металлический стержень из специального профиля c загнутыми вовнутрь гранями с приваренным цилиндрическим кольцом. При установке в шпур меньшего диаметра загнутые вовнутрь грани не смыкаются жестко как это может происходить в случае с прототипом - анкером АТФ С-профиля, - что позволяет сохранять податливость анкерной крепи при смещениях массива горных пород.

Технологическая новизна: Уникальная конструкция АТФ W-профиля обладает рядом преимуществ по сравнению со стандартным анкером АТФ С-профиля. При замере несущей способности анкерной крепи АТФ W-профиля в реальных условиях рудников России нагрузка на анкер достигала 260 кН или 26 тс при отсутствии сдвижения анкера в шпуре. За счет загнутых вовнутрь граней стержень анкера АТФ W-профиля имеет бо́льшую на 32% прочность на изгиб, чем анкер АТФ С профиля, о чем свидетельствует Протокол испытаний №№ 7 1887/2017-И от 14.09.2017г., выданный АО «НЦ ВостНИИ». Это свойство позволяет нивелировать ошибки машиниста СБУ при установке анкера в шпур и сократить число погнутых при установке анкеров до минимума.

Экономический эффект: Научные исследования, проведенные Кузбасским Государственным Университетом им. Т.Ф. Горбачева, показали: фрикционный анкер с W-образным сечением, который на 16% легче аналога анкера с С-образным сечением - обеспечивает в 1,6 раз большую несущую способность, что является самым эффективным способом повышения несущей способности анкерной крепи с фрикционным закреплением из разработанных на сегодняшний день в России и за рубежом! Применение анкерной крепи с фрикционным закреплением АТФ-W профиля с уменьшенной толщиной стенки позволяет сократить затраты на добычу руды на 4-5 %, на 10-12% при расширении сетки штангования. За счет снижения стоимости работ по установке анкера (легкость и быстрота монтажа, уменьшение брака при установке за счет укрепленного клина основания), повышается экономия средств предприятия без потери главного фактора в работе - безопасности.

Межотраслевое значение продукта: Анкерная крепь фрикционного типа АТФ «W»-профиля используется в горном деле, шахтовых выработках, рудниках, во всех отраслях, где требуется укрепление сводов тоннелей.

Эргономичность: Анкерную крепь фрикционного типа АТФ «W»-профиля отличает удобство при транспортировке и доставке к месту крепления, простота и понятность установки. Анкер технически максимально прост, что позволяет мастеру без труда определить вид анкера и направление крепления.

Художественная значимость: Анкерная крепь фрикционного типа АТФ «W»-профиля - это сочетание дизайна и функциональности. Данный продукт в первую очередь необходим для подземных работ, так как обеспечивает безопасность выработки. Его внешний вид – это результат разработки специалистов технических отраслей. При установке в шпур анкер не может нести какой-либо другой функции, кроме основной. На практике, покраска в разные цвета группы анкеров в соответствии с требованиями ТУ по обработке металла, а также компактная комплектация крепи служат отличным художественным образом и привлекают внимание во время экскурсий в рамках промышленного туризма на предприятии, работающего с креплением.

Ориентация на глобальный рынок: Комплект анкерной крепи фрикционного типа АТФ «W»-профиля изготавливается согласно требованиям технических условий предприятия заказчика. Поставка изделий в настоящее время осуществляется контрагентам из России, странам-участницам Содружества Независимых Государств, Шанхайской организации сотрудничества, Евразийского экономического союза.
