Дефектоскоп вихретоковый «Вихрь-03Т»

Описание проекта

Принцип работы дефектоскопа вихретокового «Вихрь-03Т» основан на анализе взаимодействия внешнего электромагнитного поля с полем вихревых токов, возбуждаемых в объекте контроля. Возбуждение в контролируемом изделии вихревых токов осуществляется с помощью вихретокового преобразователя – ВТП. Изменения наведенного поля, обусловленные наличием дефекта, регистрируются преобразователем. Полученный электрический сигнал подлежит усилению, детектированию, преобразованию в цифровую форму, обработке и выдаче на дисплей. Отображение информации на дисплее осуществляется в виде временной развертки. Анализируя полученное изображение, оператор-дефектоскопист принимает решение о наличии в изделии дефекта и его местоположении. При обнаружении дефекта осуществляется звуковое оповещение оператора-дефектоскописта.

Технологическая новизна

Дефектоскоп может применяться для контроля качества продукции при ее изготовлении и эксплуатации в различных отраслях промышленности. По функциональному назначению дефектоскоп относится к вихретоковым дефектоскопам общего назначения, по конструктивному исполнению – к переносным, по степени участия оператора в процессе контроля – к ручным. Дефектоскоп может применяться при контроле изделий из материалов с удельной электропроводимостью от 0,3 до 54 МСм/м и минимальным радиусом кривизны 12 мм. Шероховатость поверхности контролируемого изделия Rz не более 320 мкм. Время непрерывной работы дефектоскопа от полностью заряженной аккумуляторной батареи при температуре 20 °С, не менее 10 ч. Электрическое питание дефектоскопа осуществляется от следующих источников: сеть переменного тока частотой (50±1) Гц и напряжением от 187 до 242 В; встроенная аккумуляторная батарея номинальным напряжением 3,7 В.

Экономический эффект

Так как Вихретоковый дефектоскоп «Вихрь-03Т» является переносным и может работать от двух источников электропитания (сеть переменного тока и встроенная аккумуляторная батарея) экономический эффект достигается за счет оптимизации количества необходимых дефектоскопов в процессе эксплуатации.

Межотраслевое значение продукта

Вихретоковый дефектоскоп «Вихрь-03Т» может применяться для контроля качества продукции при ее изготовлении и эксплуатации в различных отраслях промышленности. Дефектоскоп вихретоковый «Вихрь-03Т» предназначен для: - контроля продукции из ферромагнитных и немагнитных металлов и сплавов с целью выявления наличия поверхностных дефектов типа трещин; - определения местоположения и оценки глубины дефектов.

Эргономичность

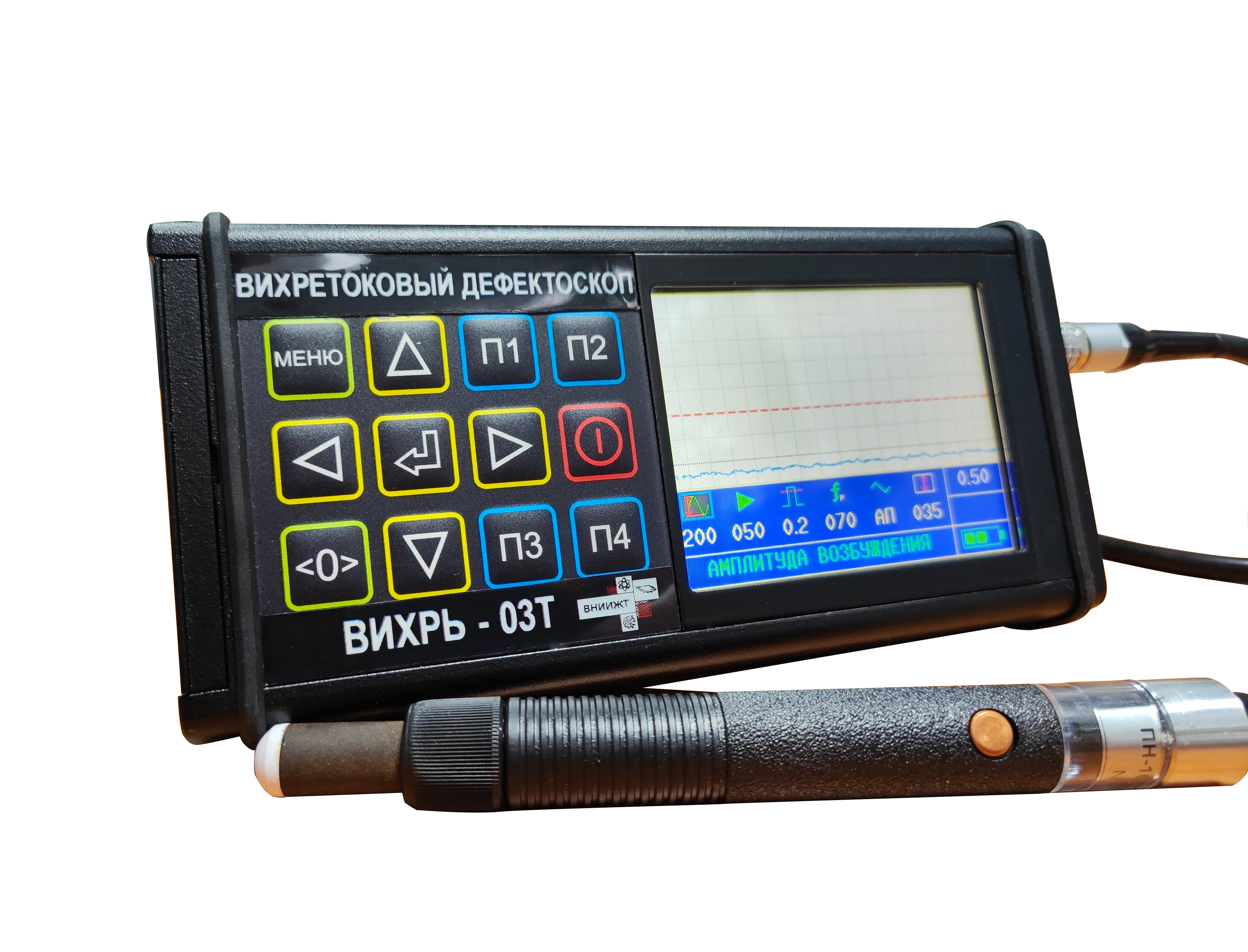

Экран дефектоскопа оснащен цветной TFT-матрицей разрешением 320х240 точек, что позволяет визуально определять наличие дефектов. Кром того, при обнаружении дефекта присутствует звуковое оповещение. Небольшие габаритные размеры дефектоскопа (170×80×35 мм) позволяют применять его в труднодоступных местах. В комплект поставки входит удобный кейс для переноски.

Художественная значимость

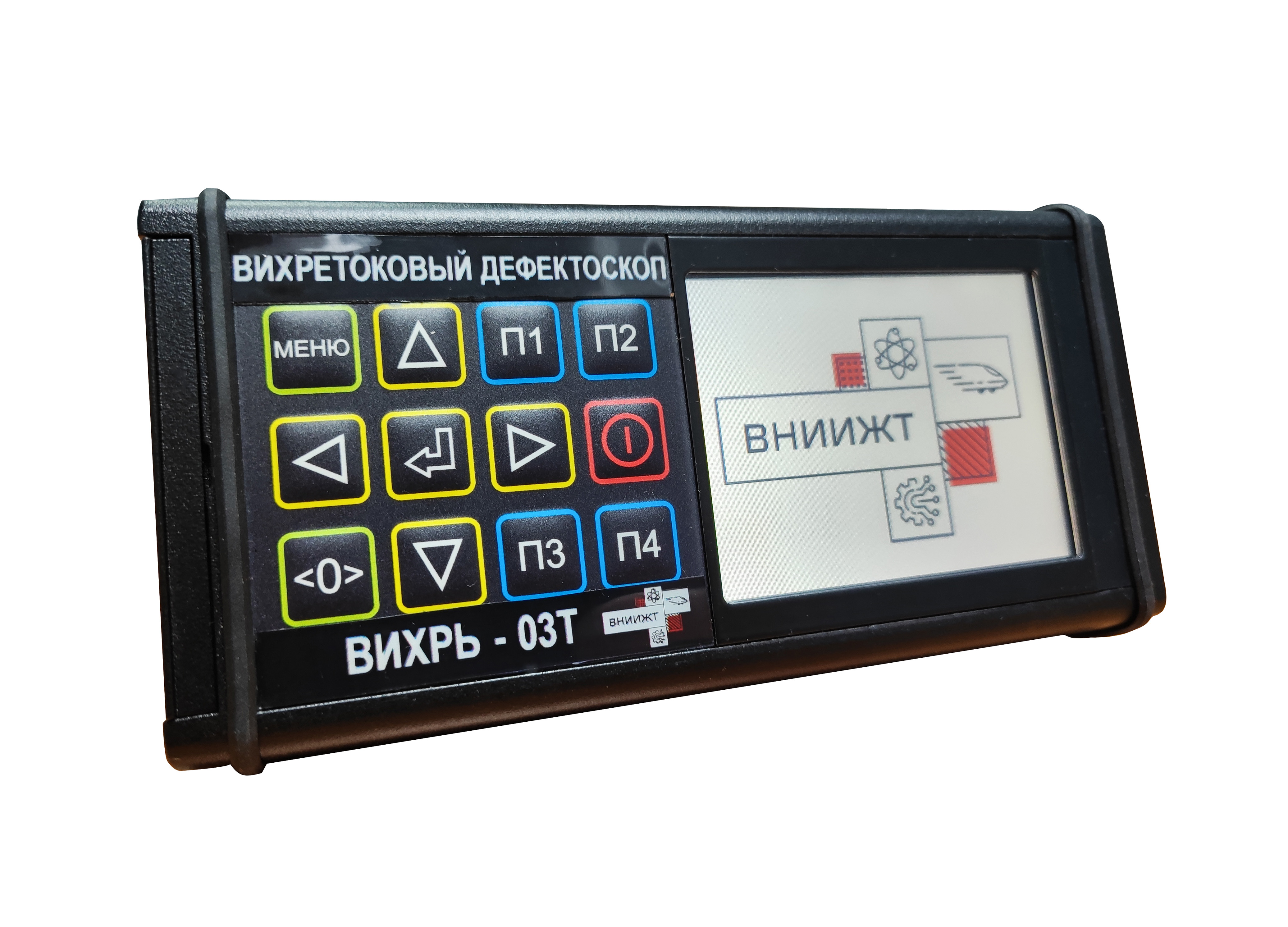

Цветовое решение дефектоскопа выполнено в темных тонах, что позволяет длительное время поддерживать эстетический вид пробора при эксплуатации. Клавиши дефектоскопа обозначены различными цветами, что помогает оператору на интуитивном уровне понять их назначение. При включении дефектоскопа отображается логотип производителя – АО «ВНИИЖТ». Данное решение защитит конечного пользователя от контрафактной продукции.

Ориентация на глобальный рынок

Руководство по эксплуатации и контекстное меню дефектоскопа переведено на английский язык, что позволяет применять дефектоскоп в других странах.
