Комплекс лазерной маркировки "Маркус"

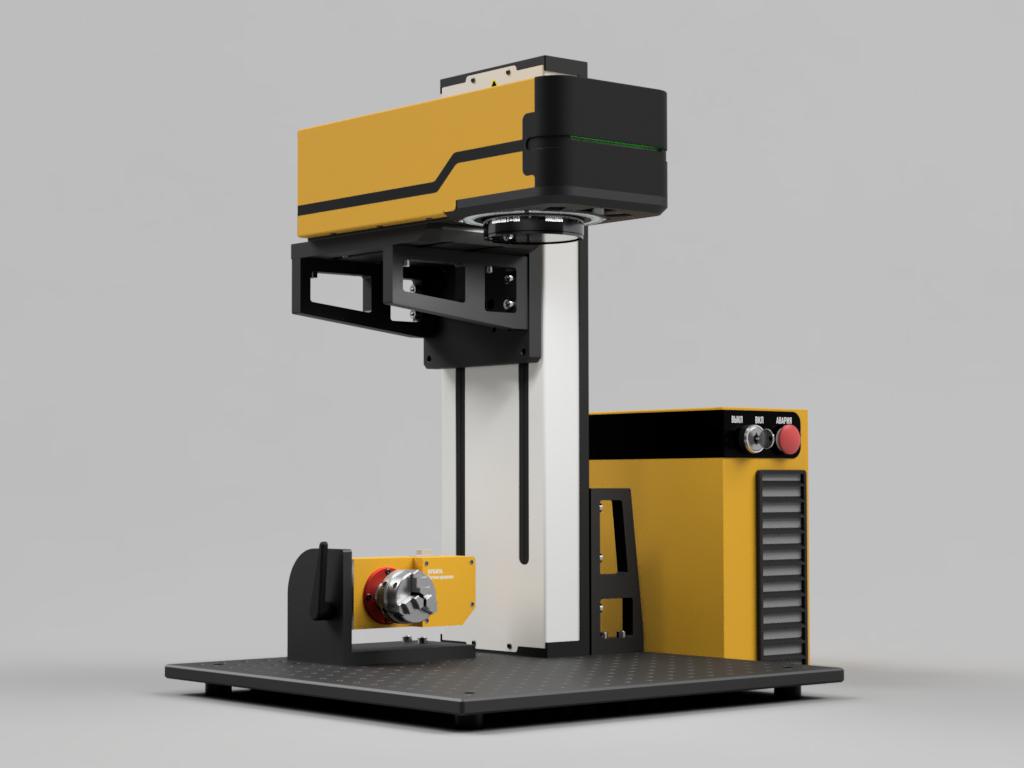

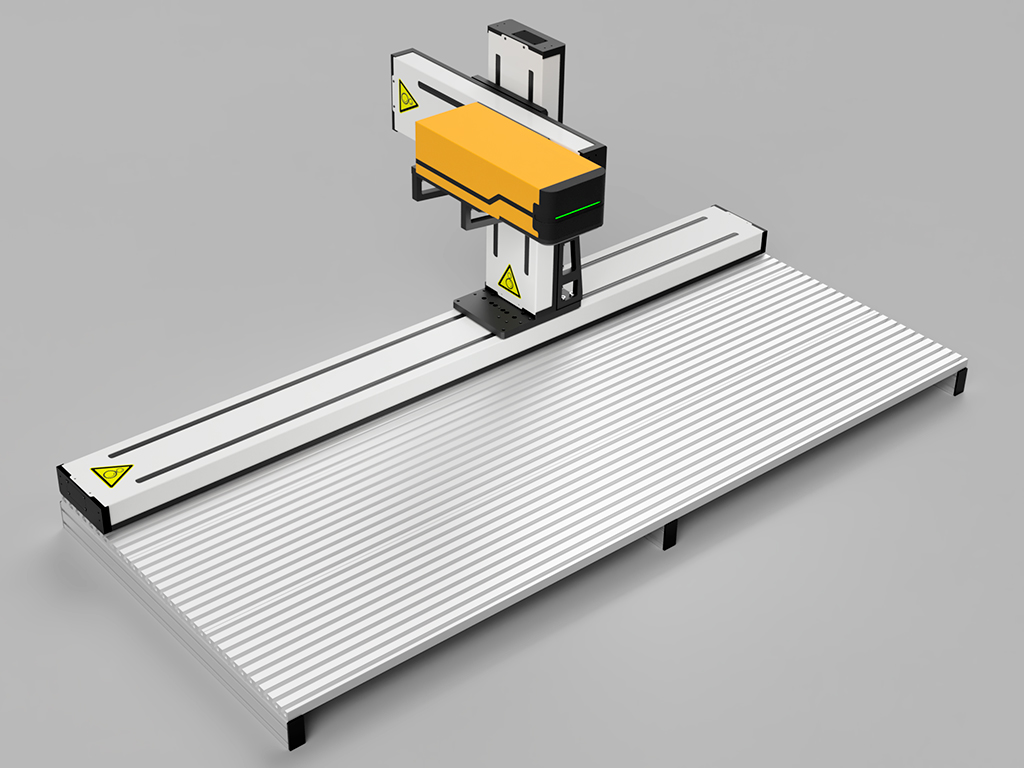

Описание проекта: Для компании "СМ Техникс" был разработан универсальный комплекс лазерной маркировки на базе оптоволоконного лазера и гальванометрических сканаторов. Комплекс позволяет наносить различные изображения на поверхности металлов, пластиков. Использует для позиционирования встроенную камеру, диоды фокусировки, подсветку рабочей зоны, автоматизированную ось Z, укомплектовывается поворотным устройством ОРБИТА для маркировки на телах вращения. Имеет возможность расширения рабочей зоны за счет увеличения количества подвижных осей и их длины, для этого используется универсальный модуль перемещения, на базе него можно как конструктор лего собирать многоосевые столы(предпоследнее фото).

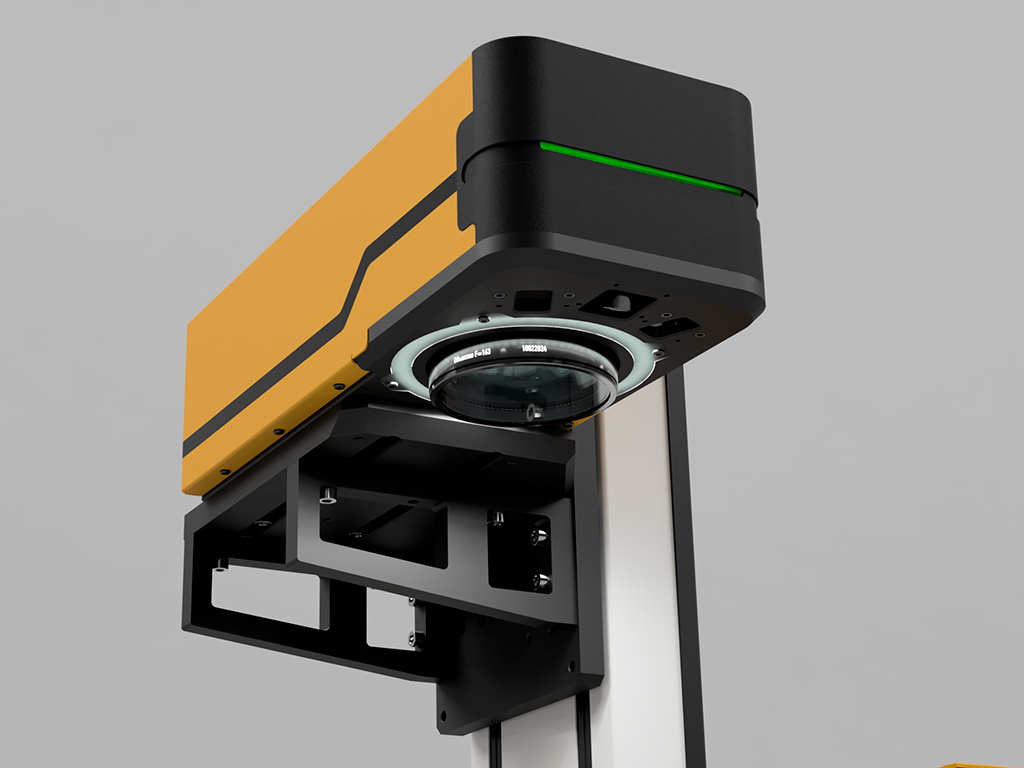

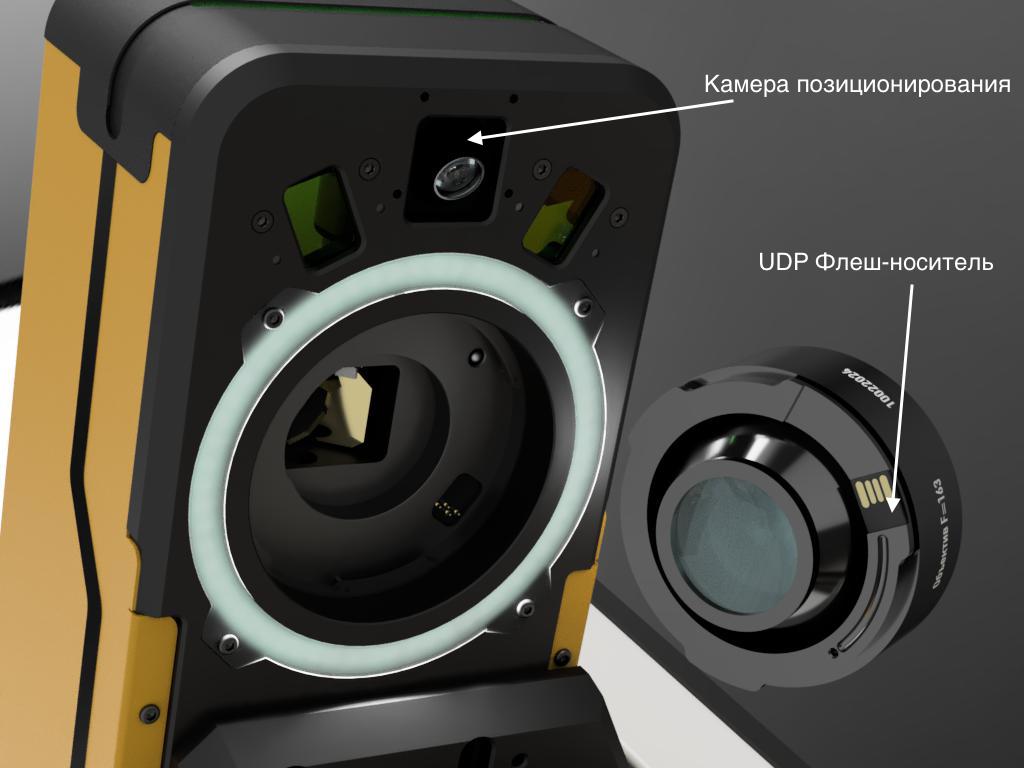

Технологическая новизна: Комплекс является системой все в одном, для удобства оператора были добавлены диоды позиционирования, подсветка рабочей зоны, сменные объективы с помощью байонетного крепления с встроенным в корпус объектива UDP флещ носителем с информацией о объективе, система сама распознает какое рабочее поле и каких характеристики объектива использовать. Также комплекс легко модернизировать под большие изделия путем увеличения, добавления модулей перемещения. Все модули и крепежи стандартизированы. В случае увеличения рабочей зоны, "Маркус" может использоваться для резки тонколистовых материалов.

Экономический эффект: Лазерная маркировка заменяет такие способы нанесения изображений как Пантографы, УФ принтер, каплеструйные принтеры, фотолитография, ручное нанесение, трафареты, шелкография. Не имеет расходных материалов, огромный срок службы в 50тыс. часов, не требует жесткости закрепления материала.

Межотраслевое значение продукта: Лазерная маркировка может применяться в различных областях, от простой маркировки изделий до создания 3D структур путем послойного выжигания материала, презиционная обработка микроэлектроники, прецизионная резка тонких пластин, удаление только поверхностного слоя. А также в данный момент актуальна скоростная маркировка информации о продукте в системе "Честный знак". Все это способен выполнять комплекс "Маркус"

Эргономичность: Интуитивный дизайн без лишних нагромождений, оператор может выполнять все функции через ПК. Комплекс не требует дополнительных аксессуаров, все что может потребоваться оператору уже включено. Все что требуется при первом знакомстве это воткнуть вилку в розетку и юсб провод в ПК. За 10 лет работы учтены все нюансы при работе с лазерными маркерами, добавлены необходимые функции.

Художественная значимость: Концепт продукта предполагал интуитивный, понятный дизайн. Все системы оптики были убраны в один корпус, ничего невыпирает, на основном блоке только 2 кнопки. Даже байонетный крепеж был подсмотрен у фотоаппаратов. Для понимания состояния станка была добавлена светодиодная полоса на голове системы. Зеленый - включен, в ожидании. Моргающий красный - в работе, гравирую. желтый цвет выбран как основной цвет компании, также ярким цветом выделен потенциально опасный элемент. Общее направление выбиралось как футуризм, но с приземленными оттенками и технологической доступностью при изготовлении.

Ориентация на глобальный рынок: Имеется потенциал реализации продукта за рубежом, сейчас прорабатывается схема реализации продукта. Дизайн также создавался с условием реализации зарубежом.
