Многофункциональный измерительный преобразователь Е921ЭЛ

Описание проекта

Измерительный преобразователь Е921ЭЛ предназначен для измерения и преобразования электрических параметров тока, напряжения, частоты, мощности, энергии в однофазных и трехфазных электрических сетях на подстанциях, ГЭС, ТЭЦ, АЭС, промышленных предприятиях, в системах телемеханики, АСУ ТП, ССПИ и т.д. Е921ЭЛ обеспечивает передачу измеренных значений, состояние дискретных входов, управление состоянием дискретных выходов, обмен информацией с системами верхнего уровня по двум интерфейсам RS485 (протоколы МЭК 60870-5-101 с меткой времени, Modbus RTU), двум интерфейсам Ethernet (протоколы МЭК 61850-8-1 (MMS, GOOSE), МЭК 60870-5-104 с меткой времени, Modbus TCP), интерфейсу USB Type-C, четырем аналоговым выходам. Реализованы протоколы кольцевого резервирования (RSTP), параллельного резервирования (PRP). Е921ЭЛ осуществляет функции: измерения параметров качества электроэнергии, технического учета электроэнергии, телесигнализации (дискретные входы для контроля состояния выключателей, датчиков), телеуправления (дискретные выходы управления), записи осциллограмм.

Технологическая новизна

1) Универсальные измерительные входы рассчитаны на все промышленные диапазоны рабочего напряжения. Один и тот же прибор возможно использовать во всех промышленных диапазонах напряжения: от 0 до 100, 110, 380, 400, 690 В и тока: от 0 до 1, 5 А. Выбор диапазонов осуществляется с помощью ПО «Конфигуратор», который находится в свободном доступе на сайте предприятия. 2) Универсальность выходных сигналов и гибкая настройка аналоговых выходов. Возможность настройки приборов на все диапазоны токовой петли и задания уровня смещения шкалы, привязки к измеренным значениям. 3) Возможность расширения количества каналов дискретных входов и выходов, аналоговых выходов за счет модулей расширения. 4) Преобразователь рассчитан для применения в сетевой инфраструктуре Ethernet цифровых сетей нового поколения благодаря наличию двух интерфейсов Ethernet, протоколов передачи данных МЭК 61850-8-1 и протоколов резервирования PRP, RSTP. 5) Наличие в преобразователе функции быстрых измерений, при привязке к которой время срабатывания релейного выхода не более 60 мс. 6) Возможность настройки прибора и скачивания осциллограмм в случае отключения основного питания при подключении прибора к интерфейсу USB Type-C.

Экономический эффект

Экономические выгоды от применения преобразователя Е921ЭЛ: 1) Снижение стоимости измеряемых параметров благодаря многофункциональности преобразователя. Е921ЭЛ совмещает в себе функции различных приборов (амперметров, вольтметров, модулей ввода-вывода дискретных сигналов, приборов контроля качества электроэнергии и др.).: Стоимость Е921ЭЛ – до 50 тыс. руб. Суммарная стоимость группы приборов, которую замещает один многофункциональный Е921ЭЛ - более 100 тыс. руб. 2) Снижение стоимости обслуживания и поверки оборудования. Стоимость поверки одного прибора – от 3500 руб., стоимость поверки приборов, которые замещает Е921ЭЛ - от 35000 руб. Потребителю дешевле установить и обслуживать один прибор вместо группы приборов. 3) Экономия на покупке дополнительных преобразователей для решения множества задач. Благодаря универсальности диапазонов входных и выходных сигналов возможно избежать затрат на покупку новых преобразователей при смене задач. 4) Экономия пространства в шкафу благодаря компактным габаритным размерам преобразователя (110×110×103 мм) при установке большого количества устройств в ряд. 5) Экономия времени монтажа/демонтажа благодаря стандартному креплению на DIN-рейку. Для скорости и удобства подключения интерфейсы и клеммы выведены на переднюю часть. 5) Снижение риска простоев, минимизация ошибок подключения при монтаже и обслуживании. Понятная маркировка клемм способствует их однозначной идентификации при выполнении кабельной разводки.

Межотраслевое значение продукта

Преобразователь Е921ЭЛ, благодаря своему функциональному назначению, является критически важным компонентом АСУ ТП, позволяющим повышать производительность и конкурентоспособность в различных отраслях промышленности. Е921ЭЛ применяется везде, где требуются точные измерения, преобразование электрических величин и обмен информацией с системами верхнего уровня.

Эргономичность

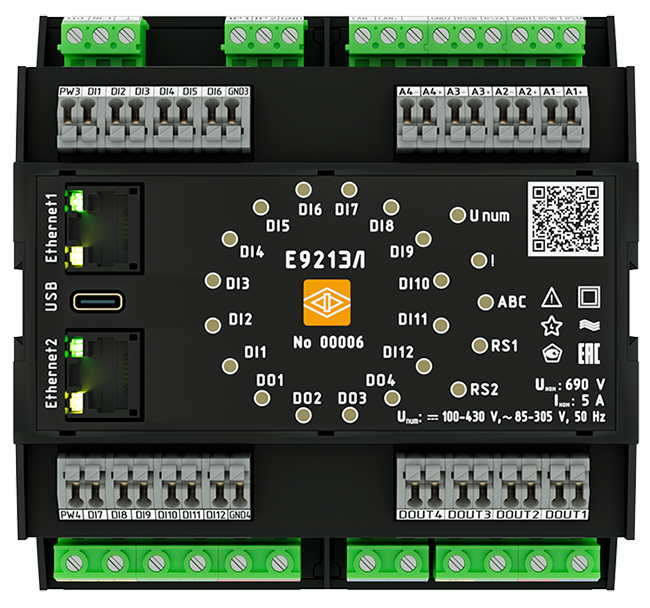

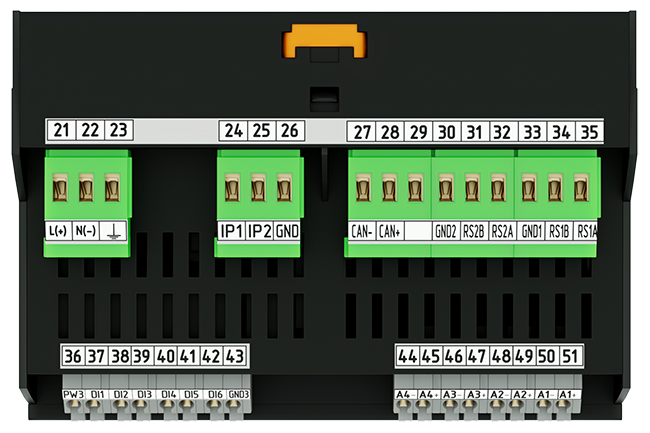

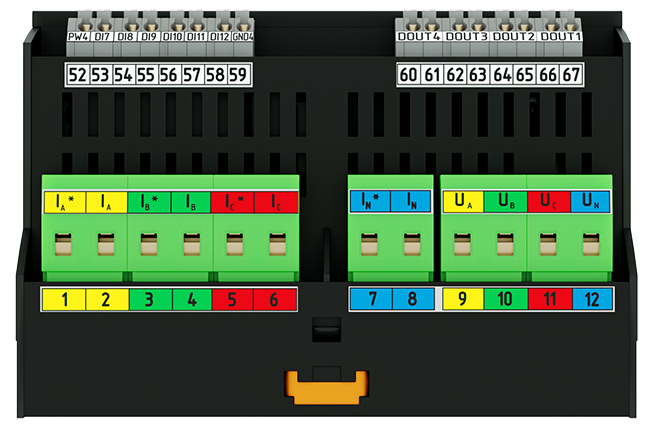

Дизайн Е921ЭЛ продуман для максимального удобства пользователя - от монтажа до ежедневной эксплуатации и обслуживания. 1) Монтаж на DIN-рейку 35 мм - стандартное и самое распространенное решение в промышленной автоматике. Крепление занимает секунды, не требует инструмента (при использовании стандартной защелки), обеспечивает надежную фиксацию и легкий демонтаж при необходимости замены или реконфигурации щита. 2) Винтовые клеммы выведены на переднюю часть корпуса и обеспечивают надежный контакт и безопасность. Яркий цвет маркировки входных сигналов тока и напряжения обеспечивают мгновенную визуальную идентификацию назначения клемм, снижая риск ошибки подключения. Названия клемм нанесены рядом с клеммами крупным, контрастным шрифтом, что удобно при монтаже и обслуживании. 3) На передней части корпуса расположены два порта Ethernet и порт USB, что позволяет оперативному персоналу с легкостью подключать устройство к ПК и системам верхнего уровня. Эргономичность Е921ЭЛ заключается в продуманности каждого элемента для минимизации времени монтажа, исключения ошибок подключения, простоты контроля состояния и легкости замены - ключевых факторов эффективности эксплуатации промышленного оборудования.

Художественная значимость

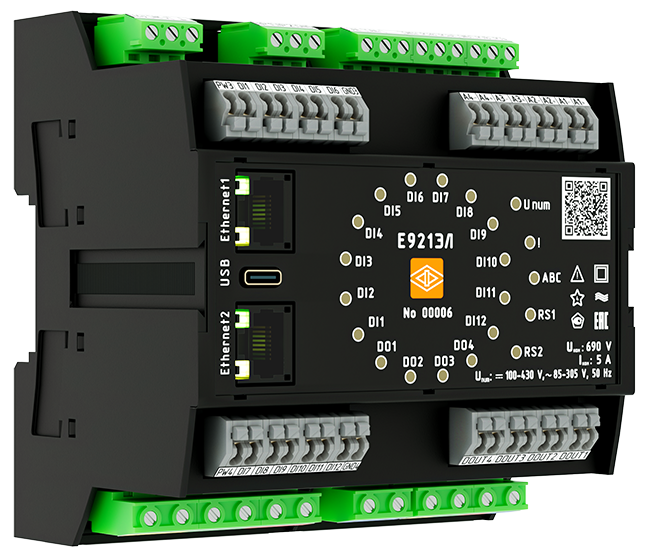

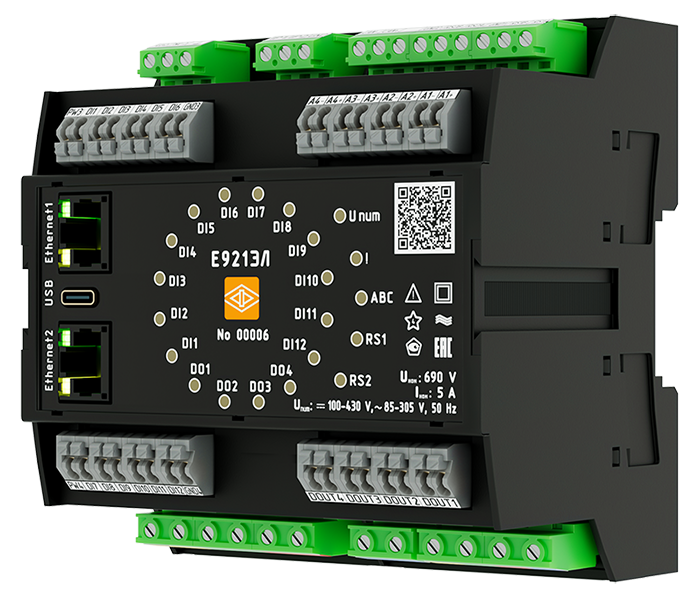

Преобразователь Е921ЭЛ имеет строгий дизайн, воплощающий принцип «форма следует за функцией», и, который имеет визуальное выражение надежности и точности измерений для электроэнергетики. Четкие геометрические формы, строгие линии и поверхность без текстур фокусируют внимание на сути устройства и подчеркивают серьезность его предназначения. Доминирующий черный матовый цвет корпуса – это не просто стандарт, а сознательный выбор. Он ассоциируется с профессионализмом, технической надежностью, минимальным визуальным «шумом» в заполненном оборудованием шкафу. В центре корпуса преобразователя размещен ярко оранжевый логотип, наименование и серийный номер, что делает устройство узнаваемым и легко идентифицируемым в ряду с другими устройствами. Вокруг логотипа размещены светодиодные индикаторы, которые обеспечивают визуальное представление функциональных возможностей устройства. На фоне черного стильного корпуса прибора, индикаторы имеют яркий насыщенный цвет. Цветная маркировка клеммных колодок выполняет важную задачу – быструю идентификацию зон подключения, одновременно добавляя акцент, оживляющий монохромность без ущерба строгости. Художественная значимость Е921ЭЛ заключается в возведении строгости и лаконичности в ранг эстетической ценности, создавая визуально сдержанный, но мощный образ надежного и точного прибора для измерения электрических величин.

Ориентация на глобальный рынок

Продукция ОАО «Электроприбор» представлена на отечественном и на зарубежных рынках. Предприятие регулярно проводит работы по внесению номенклатуры выпускаемых изделий (в том числе и на преобразователь Е921ЭЛ) в Реестры утвержденных типов средств измерений РФ, Республики Казахстан, Республики Беларусь, Кыргызской Республики. В планах получение декларации о соответствии техническому регламенту Таможенного союза. ОАО «Электроприбор» ежегодно участвует в российских и зарубежных отраслевых выставках, представляя свою продукцию и демонстрируя новые разработки для применения в различных отраслях промышленности.
