Система лазерной микрообработки LUMINOGRAPH

Описание проекта

Система лазерной микрообработки LUMINOGRAPH это 12 лет анализа лазерных систем как зарубежного так и отечественного производства, повышение качества и эргономики с уменьшением затрат.

Технологическая новизна

LUMINOGRAPH представляет собой серию лазерных комплексов, построенных на единой конструкционной базе. Благодаря блочно-модульной архитектуре данный станок выгодно отличается от конкурентов: он может быть адаптирован под любые задачи клиента, встроен в любую технологическую линию и совместим с мировыми стандартами. Основные преимущества: Кастомизация под нужды заказчика. Поддержка любых комплектующих из сферы лазерных технологий. В серии LUMINOGRAPH-F возможна установка любого волоконного лазерного источника, в первую очередь российского производителя VPG laserONE. Поддержка любой токарно-фрезерной оснастки за счёт унификации под единый стандарт креплений. Встроенная нестираемая память для хранения настроек станка, ПО, серийного номера и руководства по эксплуатации. Теперь клиент не потеряет данные даже в случае выхода из строя ПК. Полная автоматизация. В отличие от конкурентов, LUMINOGRAPH использует электромеханическое перемещение по оси Z, что исключает ручную настройку с помощью вращения рукоятки.

Экономический эффект

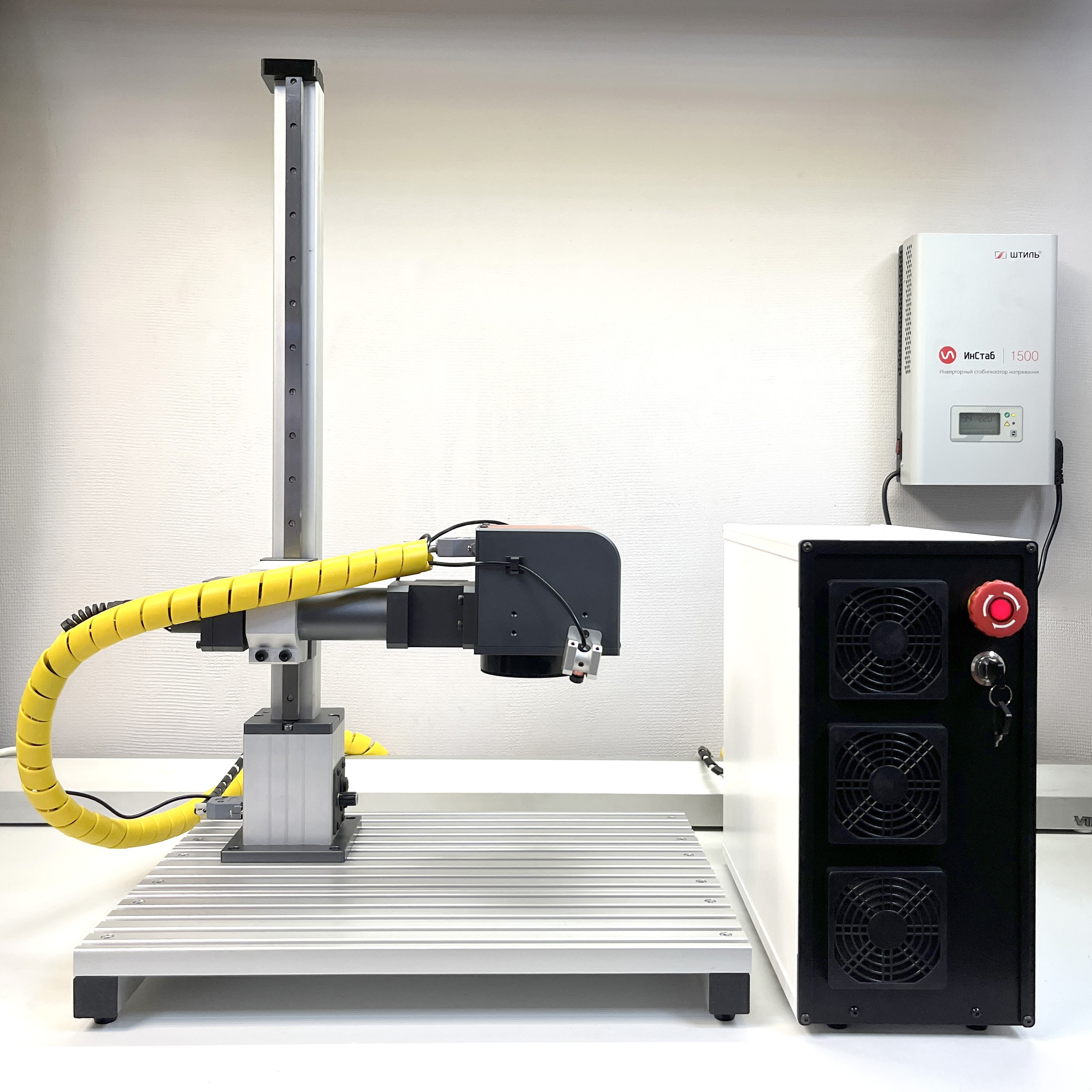

За счёт использования серийных комплектующих корпусного производства (российский алюминиевый профиль, лазерная резка и 3D-печать) себестоимость комплекса в базовом настольном исполнении снизилась настолько, что его конечная цена может конкурировать с китайскими станками, перепродаваемыми в России и странах СНГ. Модульность и гибкость интеграции позволяют быстро перенастроить станок под новые задачи. Например, при маркировке крупногабаритных изделий оптический модуль можно повернуть на нужный угол благодаря трубному креплению или даже снять для переустановки в другое место. Основные комплектующие также легко отделяются и могут быть заменены в полевых условиях, что сводит к минимуму простой производства. При необходимости даже весь оптический модуль можно заменить на европейский, американский или азиатский без вмешательства в конструкцию. Всё это обеспечивает высокую гибкость и универсальность комплекса при решении повседневных производственных задач.

Межотраслевое значение продукта

За счёт модульной и перестраиваемой конструкции станок может применяться в самых разных производственных сферах — от маркировки ручек до создания сверхмалых матриц для литья и штамповки. Его универсальность обеспечивает возможность работы с различными лазерными источниками и оптическими системами, что позволяет адаптировать оборудование под любые задачи производства. Основное направление остается металлообработка, но система может применяться в медицинском производстве, производстве рекламной продукции, упаковке.

Эргономичность

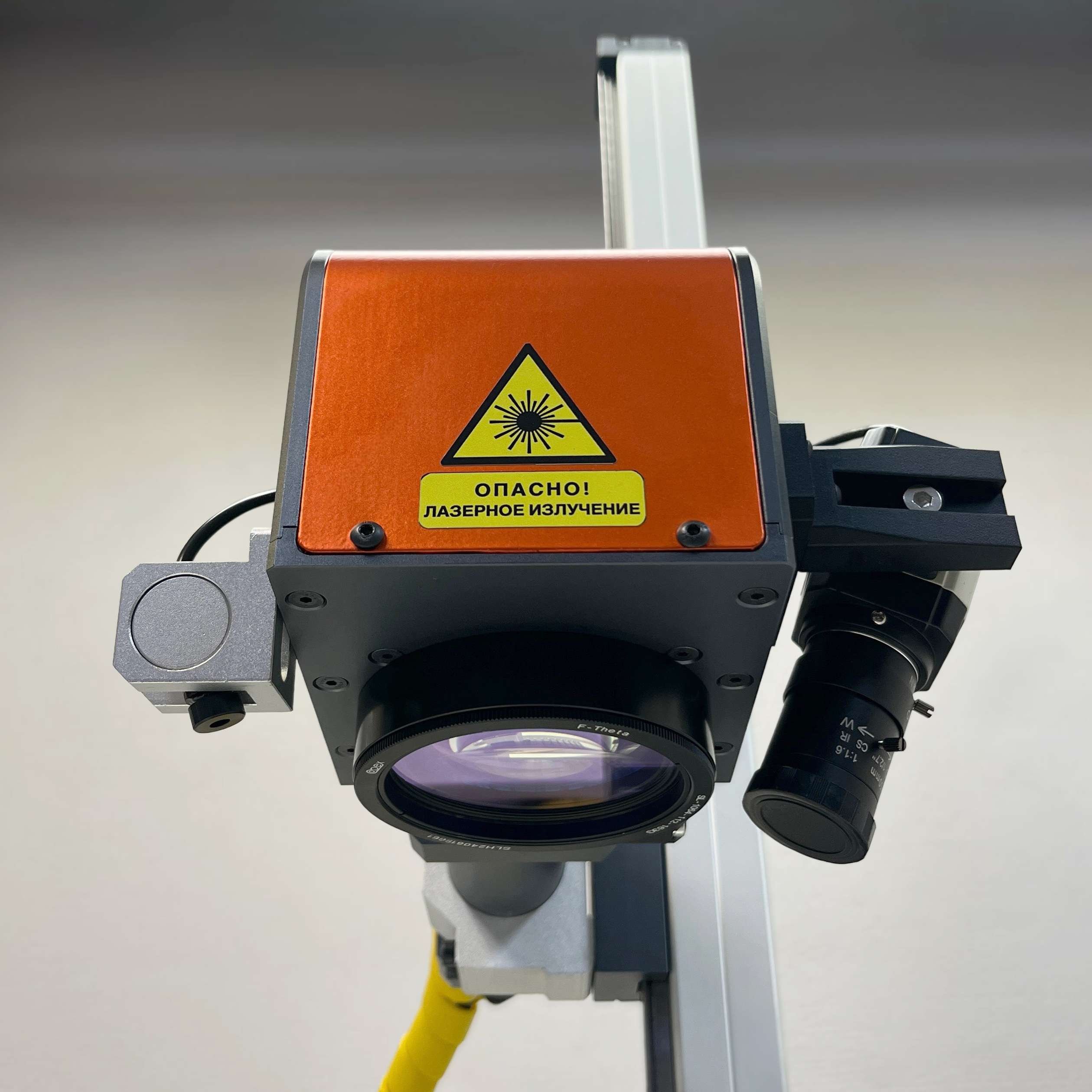

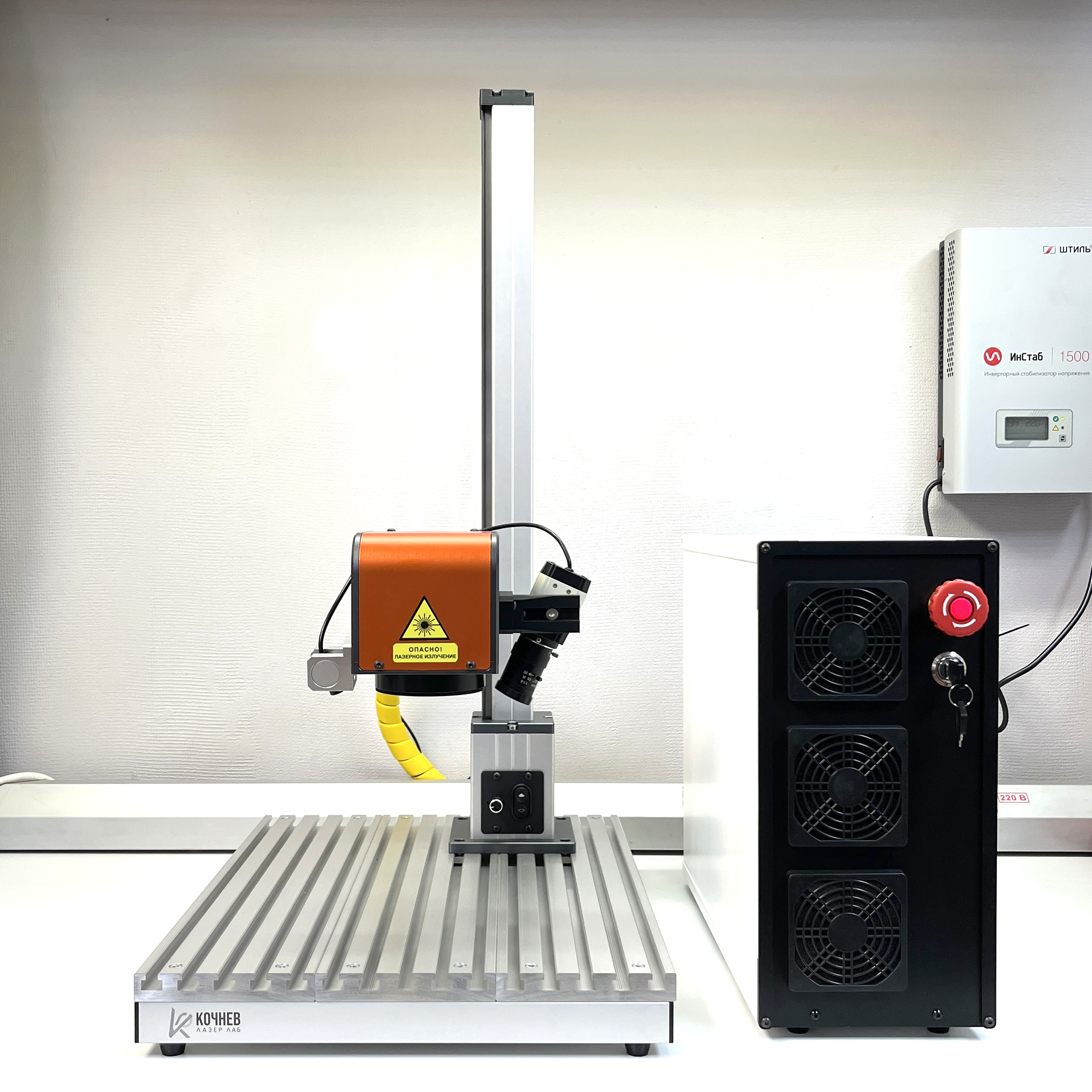

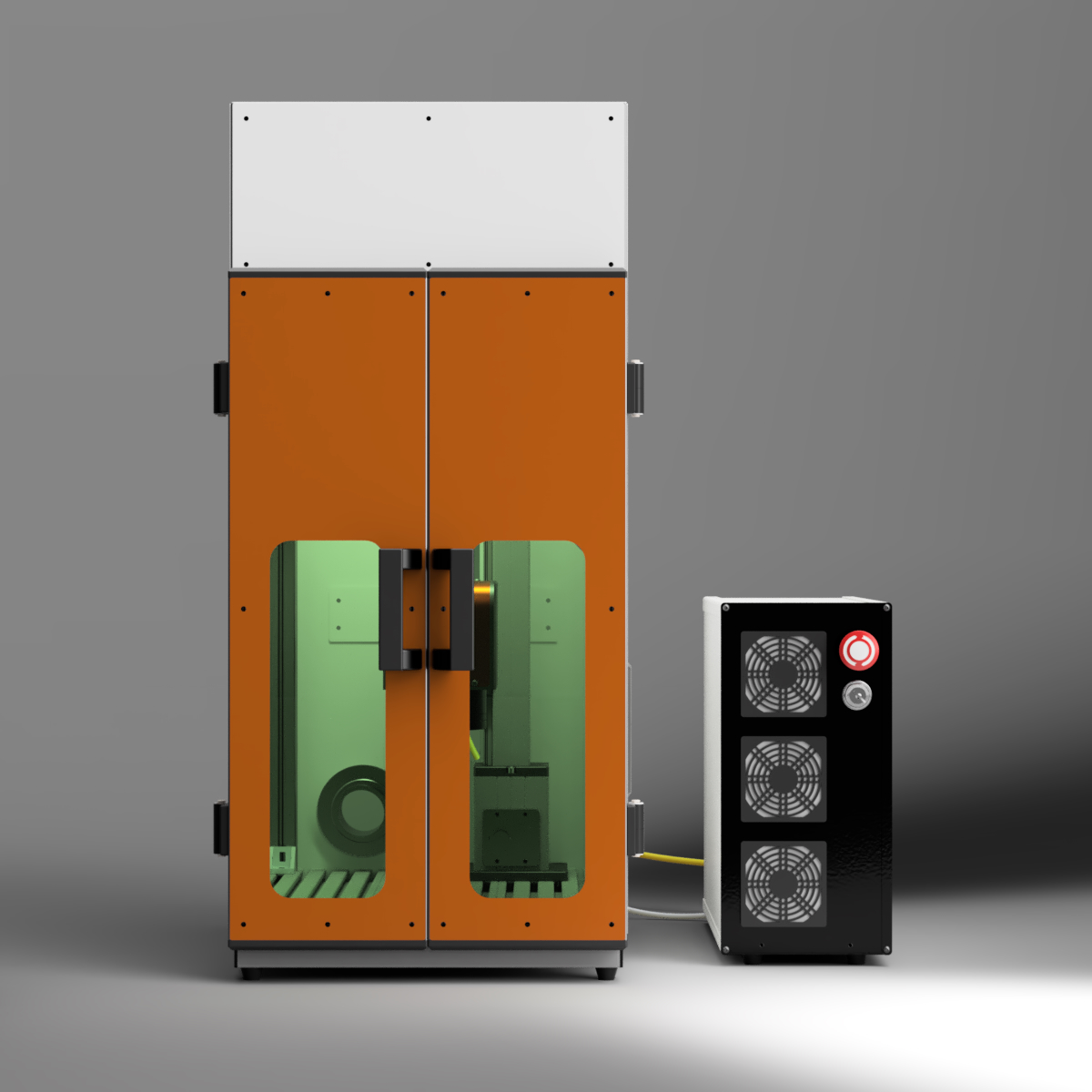

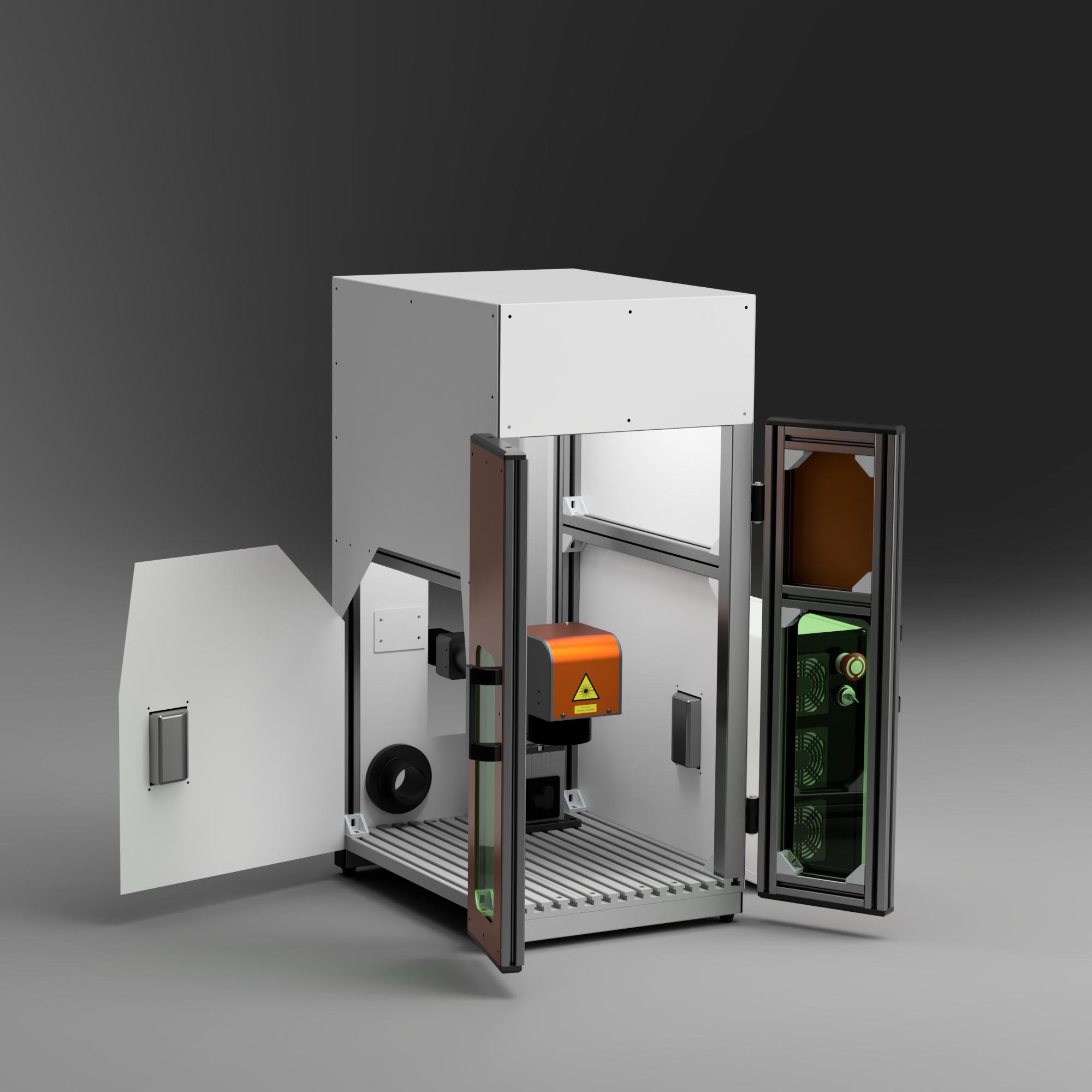

Изначально станок имеет настольное исполнение с интуитивно понятным интерфейсом. На корпусе расположены только необходимые элементы управления: кнопка аварийной остановки (при включённом станке подсвечивается красным и хорошо заметна даже в темноте), ключ включения силовых узлов и лазерного источника, кнопки «вверх/вниз» для перемещения штатива по оси Z, плавный регулятор скорости перемещения. Для дополнительного удобства возможно подключение выносного пульта управления. Система выполнена в светлой цветовой гамме: она не утомляет зрение и стимулирует оператора поддерживать чистоту, поскольку любые загрязнения на корпусе заметны сразу. Оптический блок окрашен в яркий оранжевый цвет, что предупреждает о наличии лазерного излучения и соответствует требованиям ГОСТ. Цвет блока также указывает на длину волны: Оранжевый — 1064 нм, Синий — 355 нм, Жёлтый — 10600 нм. Станок может быть оснащён защитной кабиной со смотровыми окнами. Распашные дверцы оборудованы системой блокировки: при нештатном открытии работа лазера автоматически приостанавливается. Конструкция кабины позволяет размещать длинномерные изделия без снижения степени защиты от излучения. Дверцы также окрашиваются с учётом длины волны используемого лазера.

Художественная значимость

Данный продукт — результат многолетнего опыта в области создания лазерных комплексов. Основная задача заключалась в том, чтобы сделать его максимально дружелюбным, понятным и привлекательным для пользователя, а при работе — вызывать положительные эмоции. При проектировании учитывалась эстетика форм без лишних деталей. Провода не скрыты внутри корпуса, а расположены открыто, что наглядно демонстрирует принцип соединений. Это не только создаёт ощущение понимания работы устройства, но и упрощает обслуживание: в случае поломки элементы легко заменить. При увеличении количества подключений все кабели аккуратно укладываются в яркий кабель-канал. Цветовая гамма подобрана намеренно «маркая». Во-первых, станок сразу выделяется в производственном цеху, подчёркивая важность и условную опасность оборудования. Во-вторых, такая палитра стимулирует оператора чаще следить за чистотой. Яркий акцент сделан на цвете оптического блока. Это не только элемент дизайна, но и отсылка к традициям советского лазеростроения, где цветами указывали длину волны излучения. В современной конструкции это решение выполняет сразу несколько функций: служит визуальным акцентом, подчёркивает уникальность комплекса среди аналогов и, в соответствии с требованиями ГОСТ, напоминает о возможной опасности излучения.

Ориентация на глобальный рынок

На данный момент система не представлена на глобальном рынке. В будущем маркетинговая задача уместиться в ценообразование китайских аналогов но с европейским качеством.
