Промышленные разъемы серии Magnum Next

Описание проекта

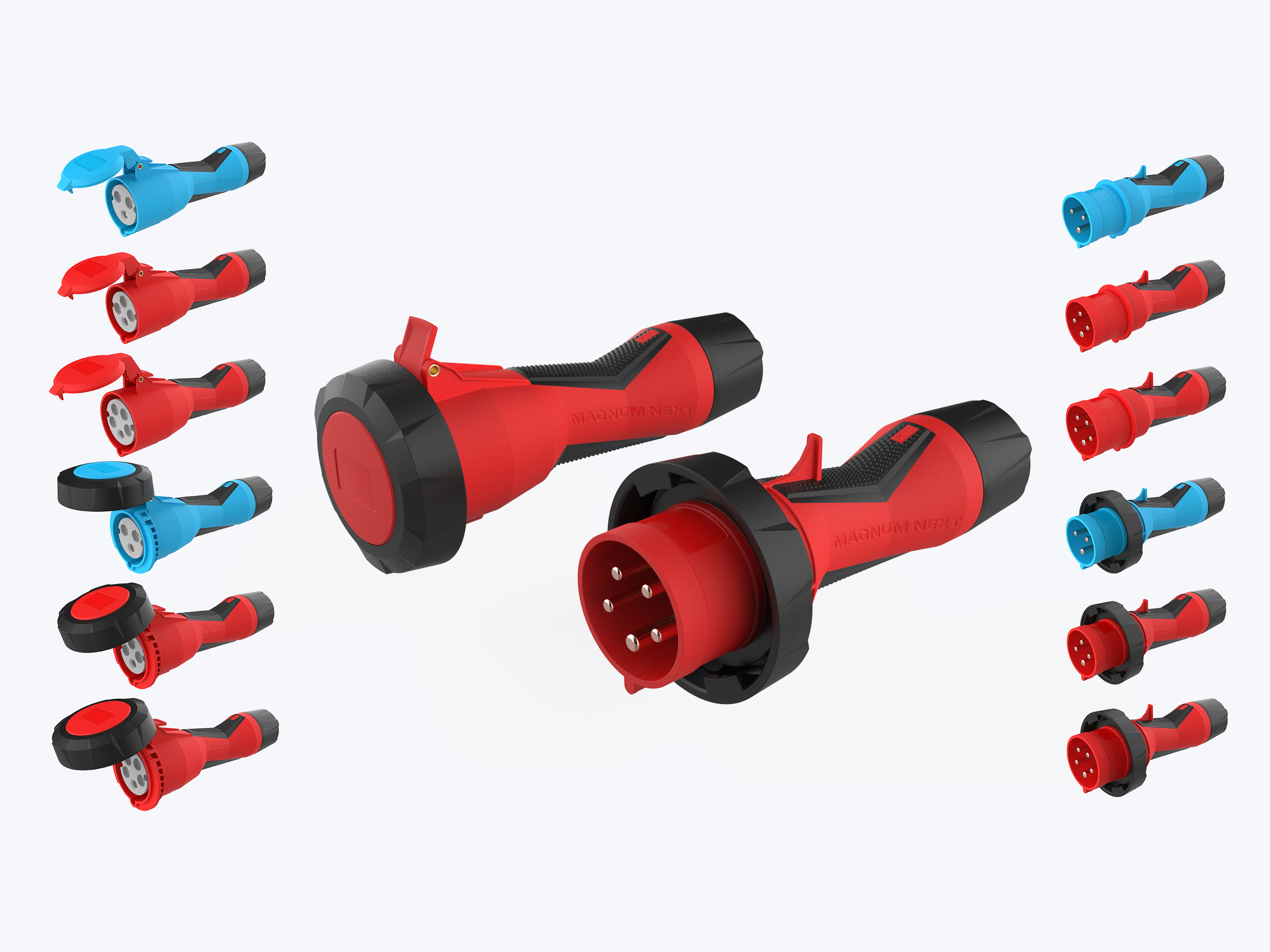

MAGNUM NEXT® - это серия промышленных разъемов для широкого применения в различных отраслях. Проект был создан в августе 2022 года замещения аналогичной продукции ушедших с российского рынка европейский производителей. Разъемы серии MAGNUM NEXT® рассчитаны на работу на объектах морской и речной инфраструктуры, обеспечивать надежное соединение в широком диапазоне температур и климатических поясов. Проект предполагает создание 96 моделей разъемов: переносных, стационарных и панельных, со степенью защиты IP44 и IP67.

Технологическая новизна

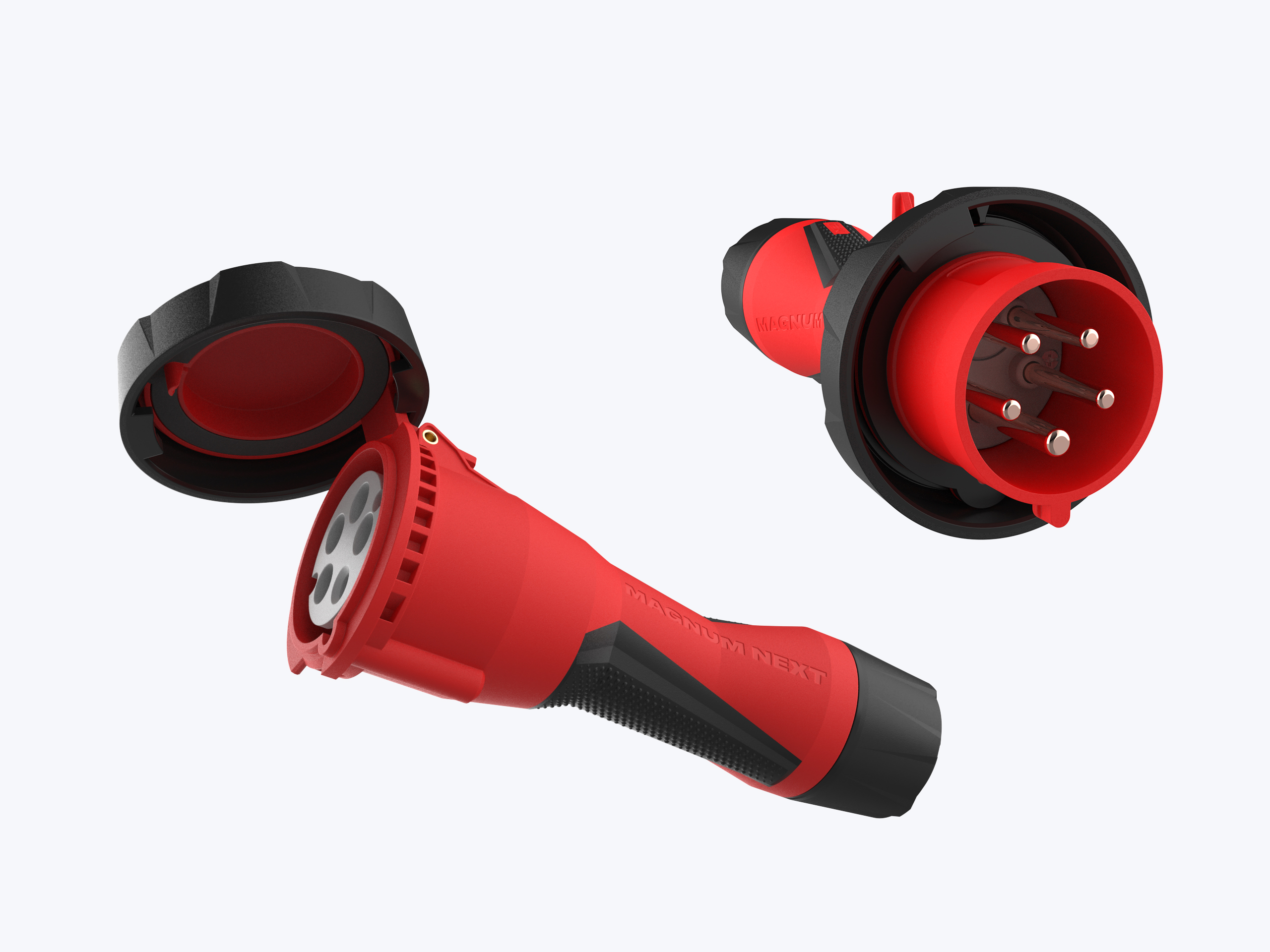

Ключевая технологическая особенность корпуса заключается в том, что он выполнен цельнолитым даже на типоразмерах 63 А и 125 А, что до этого не делал ни один производитель в мире. Данная особенность позволяет сократить время сборки и разборки разъема, снизить себестоимость за счет сокращения количества формообразующих пресс-форм и обеспечить более высокую стойкость корпуса к механическому воздействию по сравнению с двухузловыми аналогами. Также цельнолитая конструкция обеспечивает повышенную герметичность разъемов за счет отсутствия технологических зазоров в корпусе. Разработанный сальник типа MG имеет степень защиты IP68. Его конструкция позволяет подключить к нему гибкую гофрированную трубу, предназначенную для защиты кабеля от внешних атмосферных, химических и динамических воздействий. Технологическая новизна разработанной обоймы вилки заключается в наличии фазоинвертора на моделях 380 В на 5 контактов (3P+PE+N), так и на 4 контакта (3P+PE), что позволяет изменить порядок чередования фаз без необходимости разборки разъема.

Экономический эффект

Выручка в первый год составит 31 млн. руб. Во второй - 217 млн. руб. В 3й - 273 млн. руб. Срок окупаемости проекта 10 лет.

Межотраслевое значение продукта

Разъемы MAGNUM NEXT® предназначены для строительной, сельскохозяйственной, нефтегазодобывающей, майнинговой отраслей, а также легкой и тяжелой отраслей промышленности РФ, ЦОД и IT.

Эргономичность

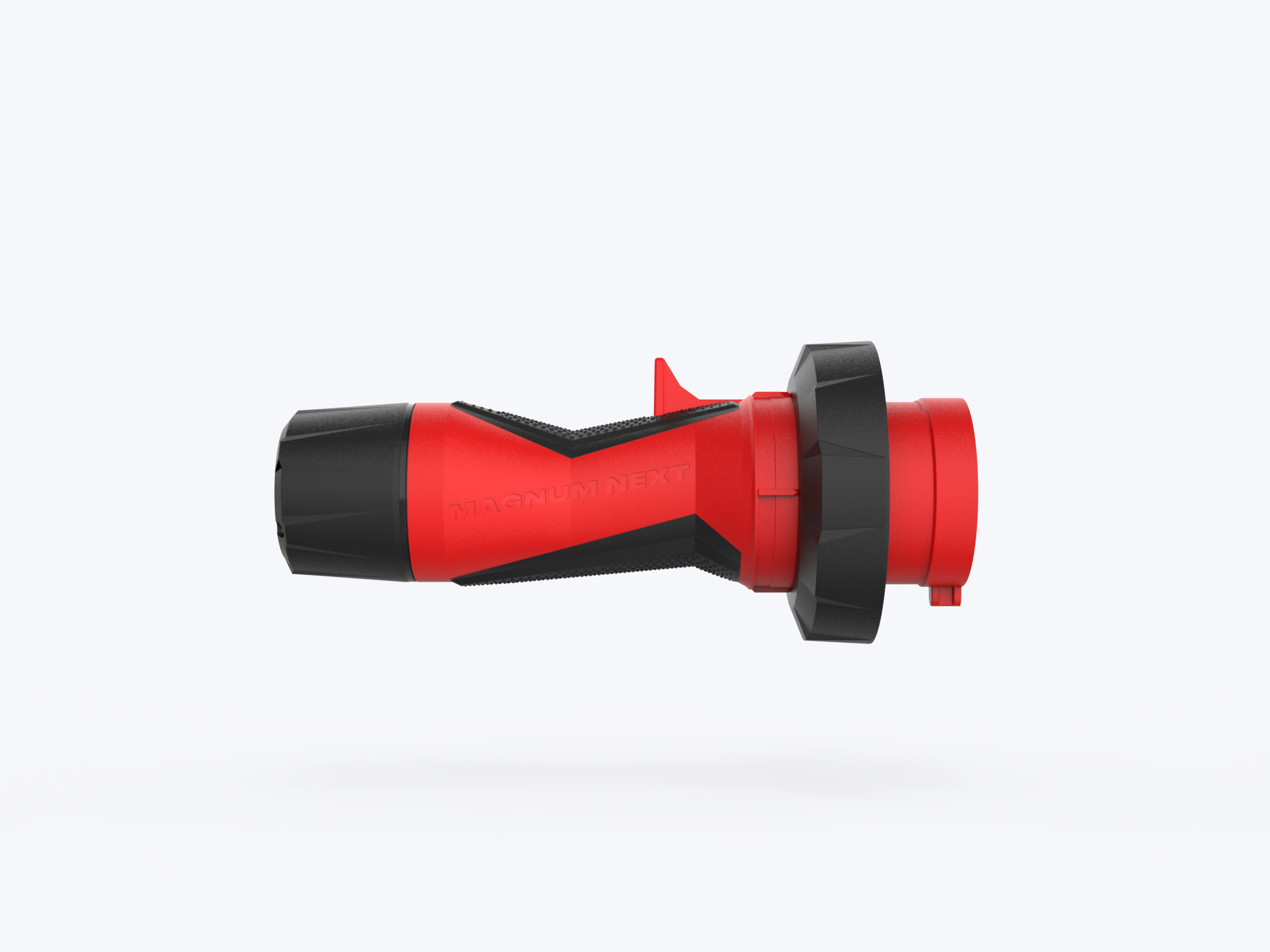

Форма корпуса разъема выполнена таким образом, чтобы ее было удобно держать в руке как правшам, так и левшам. Накладки из эластичного ТЭП предназначены для увеличения сцепляемости между рукой пользователя и разъемом. Их специальная форма, а также сминаемый паттерн на поверхности компенсирует большое усилие смыкания и размыкания, характерное для разъемов формата СЕЕ. Для удобства монтажа крышка сальника не выпадает при раскручивании и выполнена двухкомпонентным литье для лучшего сцепления с рукой пользователя. Элемент фиксации крышки разъема, был специально переработан для безопасного использования при больших усилиях сжатия рукой пользователя, особенно в случае присутствия на поверхности разъема грязи, масла или воды.

Художественная значимость

Форма разъемом образована стремительными асимметричными линиями. Это с одной стороны подчеркивает современность, технологичность продукта, а с другой - позволяет реализовать отличною эргономику. Найденная форма действительно отличается от аналогов на рынке, но при этом транслирует образ надежного и качественного продукта. Стилеобразующие элементы дизайн-языка распространяется на все разъемы серии.

Ориентация на глобальный рынок

Благодаря своим техническим характеристикам, конструктивным особенностям и большому количеству номенклатуры разъемы проекта MAGNUM NEXT® могут применяться во всех климатических поясах мира, а значит - будут востребованы на глобальном рынке.
