Роботизированный обрабатывающий шлифовальный центр СТШэко (SCR 456 CNC)

Описание проекта: СТШэко (SCR 456 CNC) -Роботизированный обрабатывающий шлифовальный центр для шлифования и контроля геометрии высокопрецизионных режущих пластин выпуклой формы в режиме «безлюдной технологии». «Безлюдные технологии» – концепция, предполагающая использование средств автоматизации и роботизированной техники для выполнения производственных операций без непосредственного участия человека. СТШэко шлифовальный станок с ЧПУ, который позволяет производить обработку задней поверхности режущей части пластины и защитной фаски на режущей кромке за один установ изделия в рабочую зону, что делает возможным обработку высокопрецизионных режущих пластин для особоточного сборного режущего инструмента. Оснащен роботом для автоматизации загрузки/выгрузки заготовок с кластером паллет хранения заготовок для работы станка в режиме безлюдной технологии в выходные дни, устройством непрерывной правки шлифовального круга, обеспечивающим поддержание режущей способности шлифовального круга, необходимой для обработки пластин из поликристаллических алмазов устройством поперечной компенсации, позволяющим контроль и поддержание заданной точности профиля обработанной пластины на станке. Дизайн отвечает современным мировым трендам и требованиям. Пластическое решение основывается на чистоте и лаконичности геометрии, математически обусловленных пропорциях. Узнаваемый образ создается сочетанием строгих ровных поверхностей и скругленных переходов.

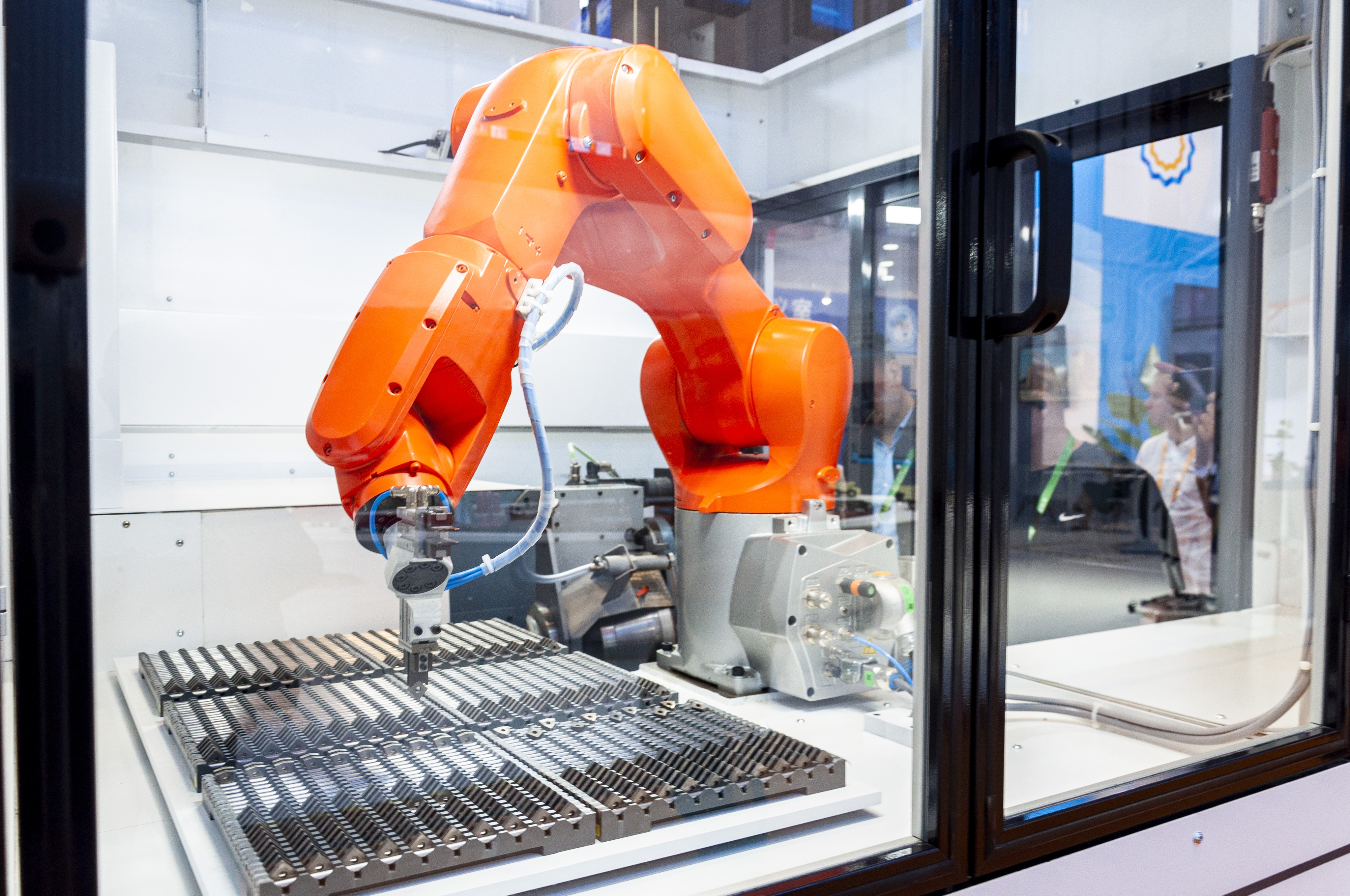

Технологическая новизна: СТШэко (SCR 456 CNC) -Роботизированный обрабатывающий шлифовальный центр для шлифования и контроля геометрии высокопрецизионных режущих пластин выпуклой формы в режиме «безлюдной технологии». «Безлюдные технологии» – концепция, предполагающая использование средств автоматизации и роботизированной техники для выполнения производственных операций без непосредственного участия человека. Автоматизация загрузки/выгрузки заготовок осуществляется за счет шестиосевого робота, встроенного в станок. Робот установлен на массивный силовой кронштейн, закрепленный на станине и оснащен двумя пневмозахватами для сокращения времени смены заготовки. Робот управляется выделенным контроллером. Зона загрузки заготовок вмещает 6 паллет 250х250мм.

Экономический эффект: Благодаря роботизированной системе загрузки и выгрузки деталей станок СТШэко способствует увеличению скорости обработки деталей и , соответственно, повышает производительность предприятия.

Эргономичность: Станок СТШэко имеет удобную зону загрузки, безопасную рабочую зону, легок в использовании и сервисном обслуживании. Отвечает современным требованиям оптимизации деятельности на производстве.

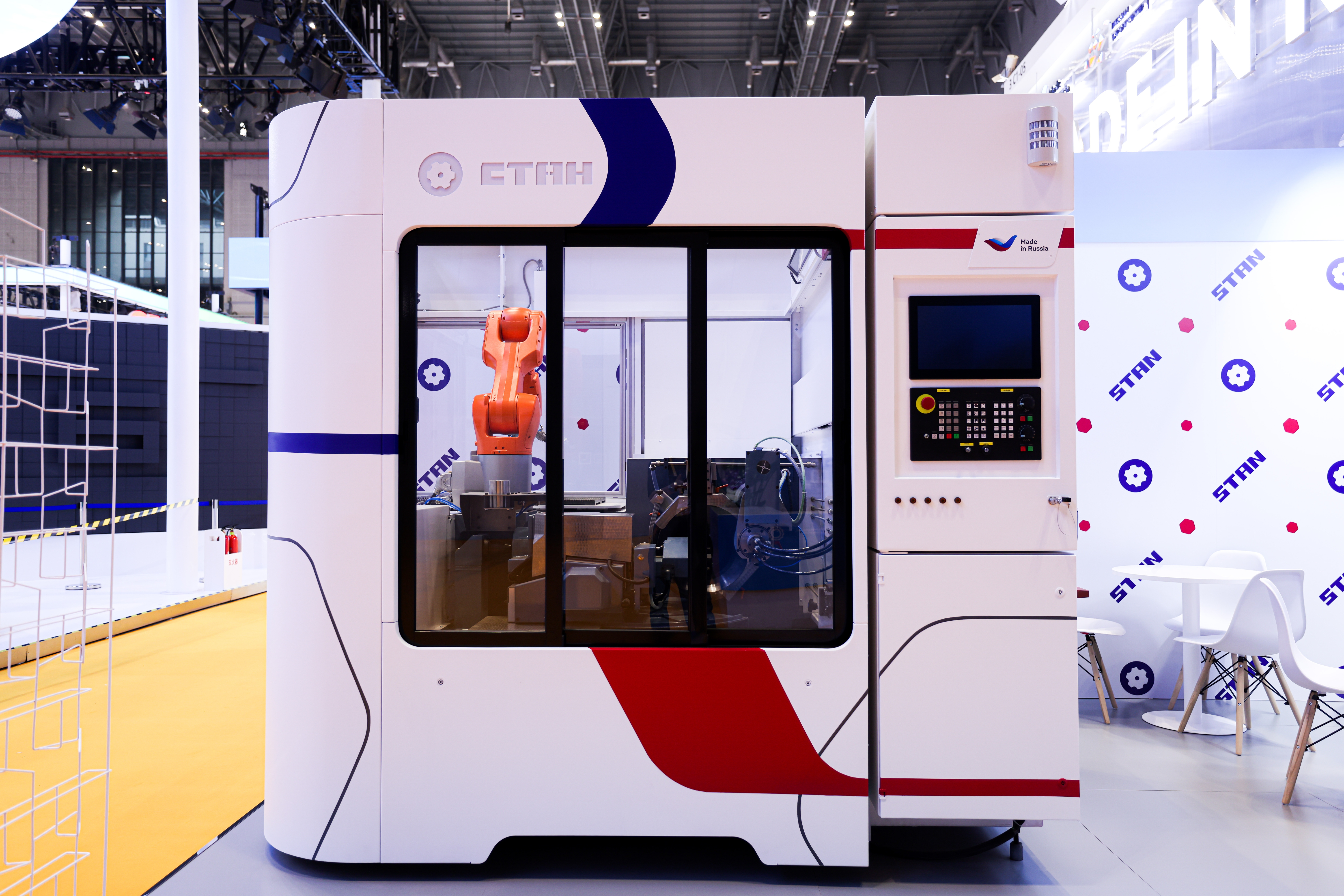

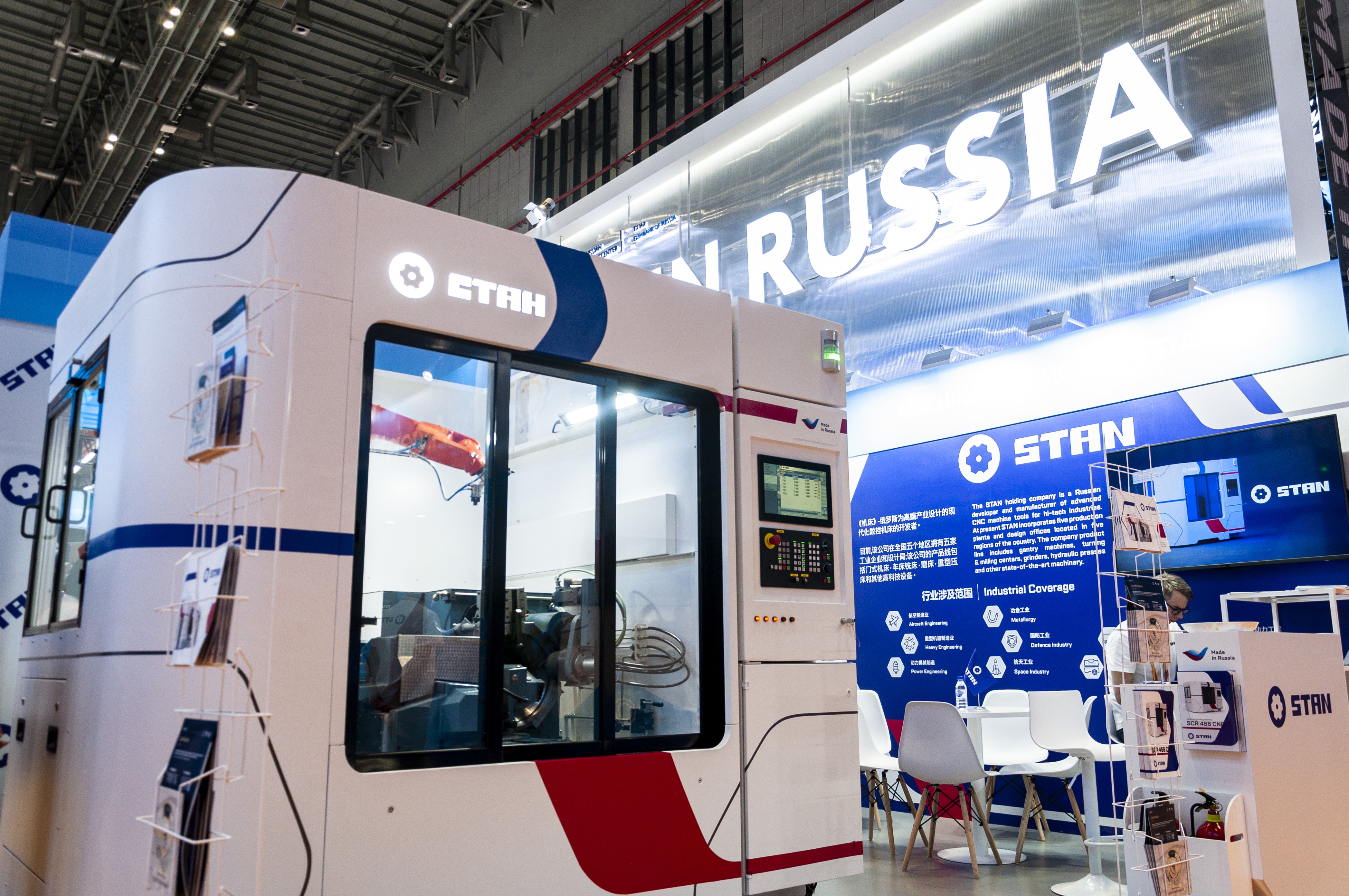

Художественная значимость: Станок СТШэко выполнен в дизайне, отвечающем современным мировым трендам и требованиям. Узнаваемый образ создается сочетанием строгих ровных поверхностей, скругленных переходов и оригинальный цвет и таблички, с гордостью подчеркивающие страну производства оборудования.

Ориентация на глобальный рынок: Станок СТШэко может конкурировать в области шлифования периферийных поверхностей твердосплавных режущих пластин на рынке Китая, Ирана и Индии.
