Сигнатурный анализатор EyePoint u32

Описание проекта

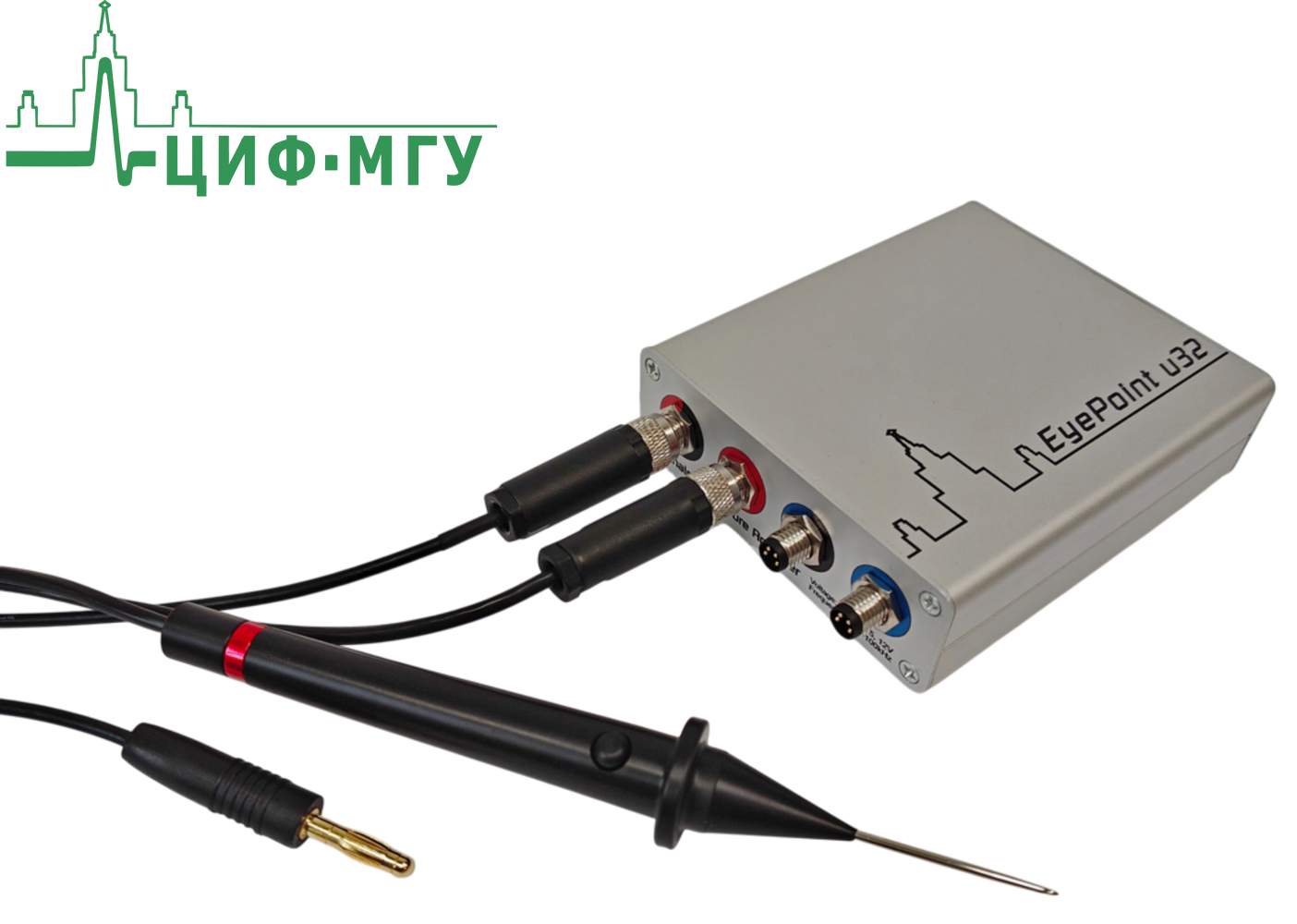

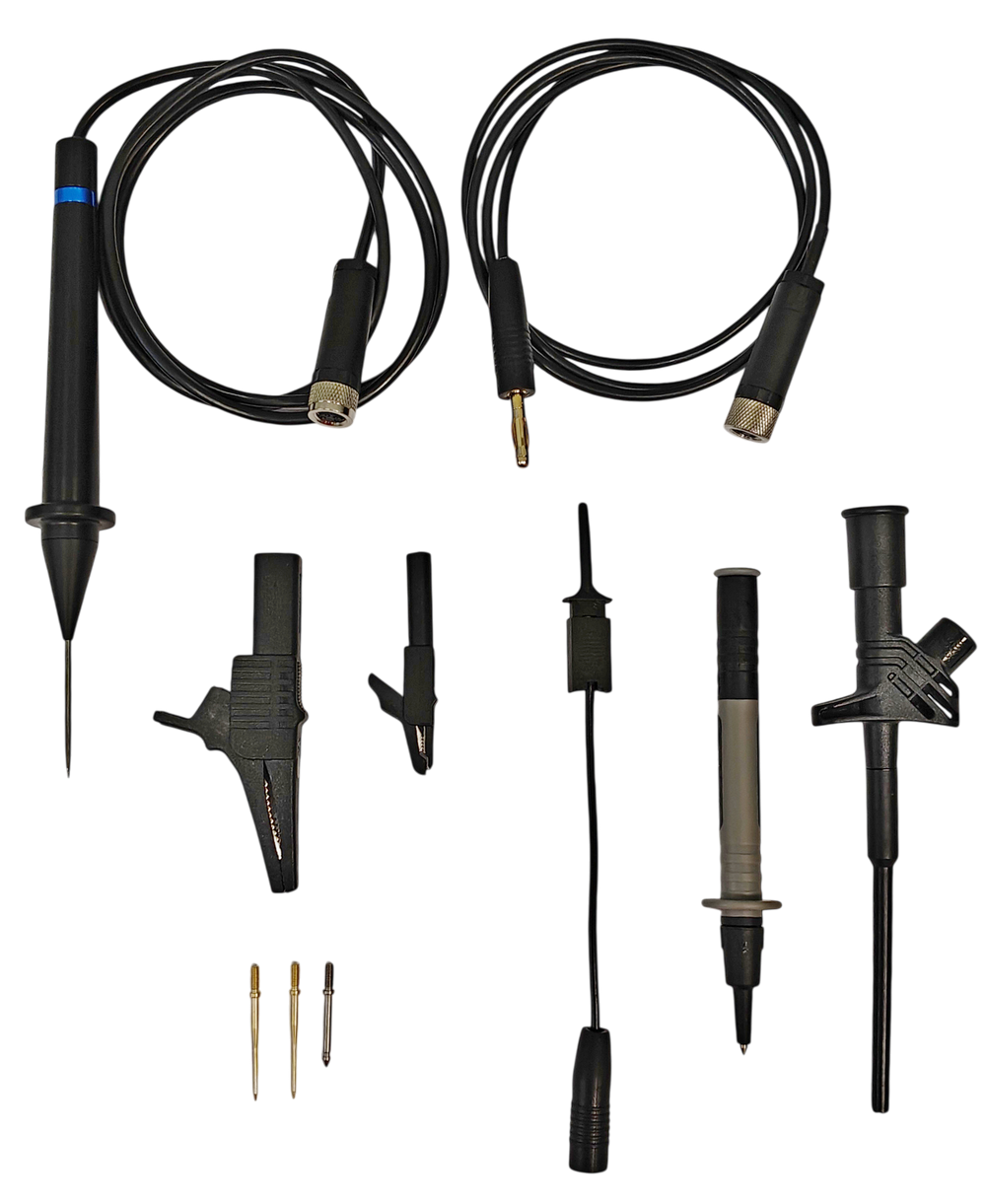

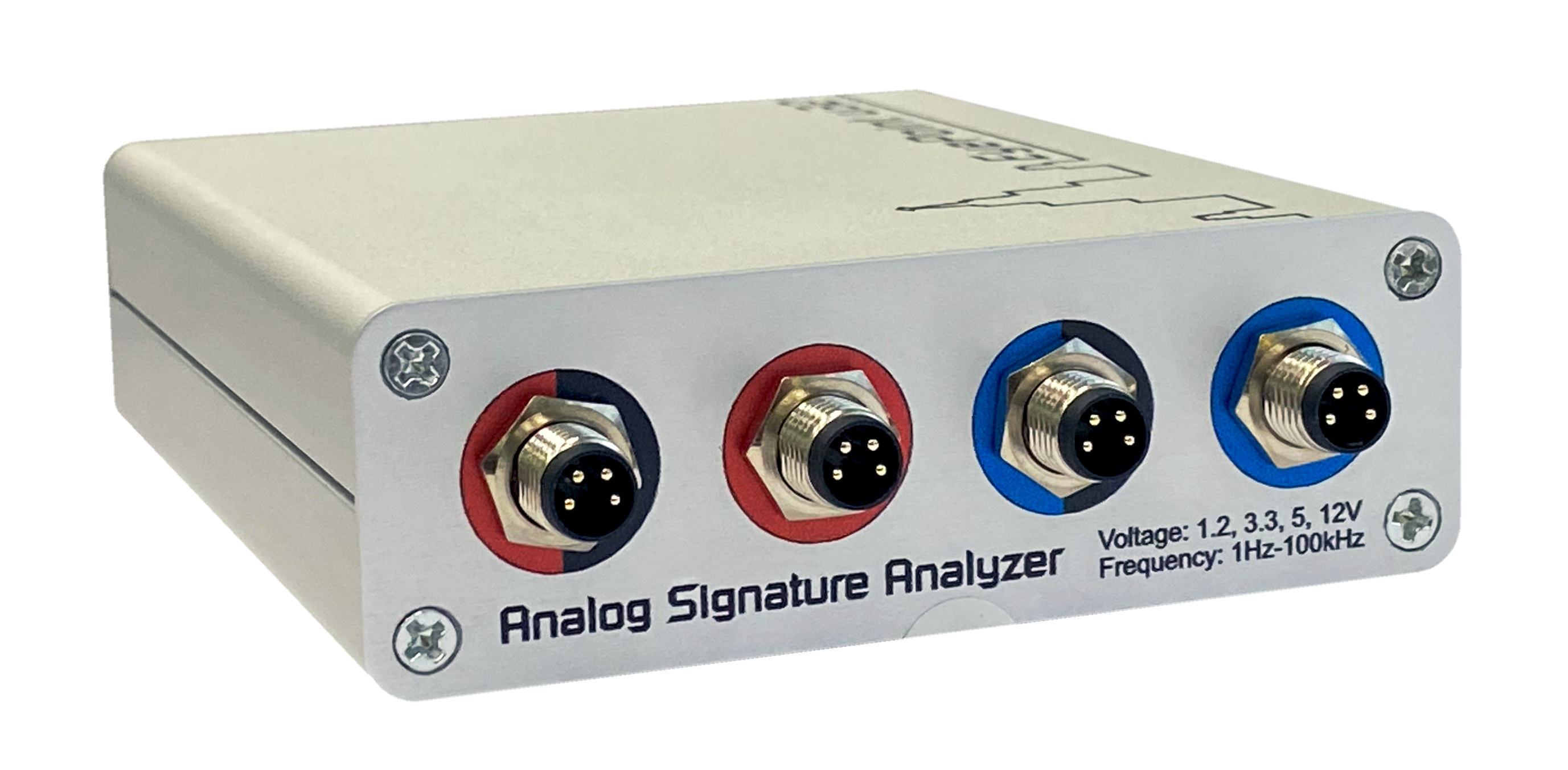

EyePoint u32 – двухканальный локализатор неисправных электронных компонентов на печатных платах методом аналогового сигнатурного анализа (АСА) с частотой тестирующего сигнала до 100 кГц. В отличие от предыдущей модели, U32 комплектуется новыми эргономичными измерительными щупами с кнопокой, которые позволяют зафиксировать ВАХ без использования клавиатуры и панели инструментов. EyePoint u32 совместим с мультиплексором EyePoint MUX, применяемым для автоматизации тестирования. Характеристики: «• Частота пробного сигнала: 1, 10, 100 Гц, 1, 10, 100 кГц • Диапазон тока: 25 мкА - 25 мА • Чувствительность по R: 1 Ом - 10 МОм • Чувствительность по C: 50 пФ - 6800 мкФ • Чувствительность по L: 1 мкГн - 0.01 Гн • Напряжение питания: 5 В (от USB) • Возможность подключить к ПК по USB 2.0 • Совместимость с программным обеспечением EPLab • Габариты: 112 х 90 х 30 мм • Вес: 0.4 кг Основные функции ПО EPLab: • Регулируемый порог совпадения сигнатур • Поддержка режима «»План тестирования»» • Поддержка ОС: Windows 7 SP1 и новее, Linux (протестировано на Ubuntu 18.04, 20.04; AstraLinux - 4.15.3) • Возможность программного управления: C/C++, C#, Python»

Технологическая новизна

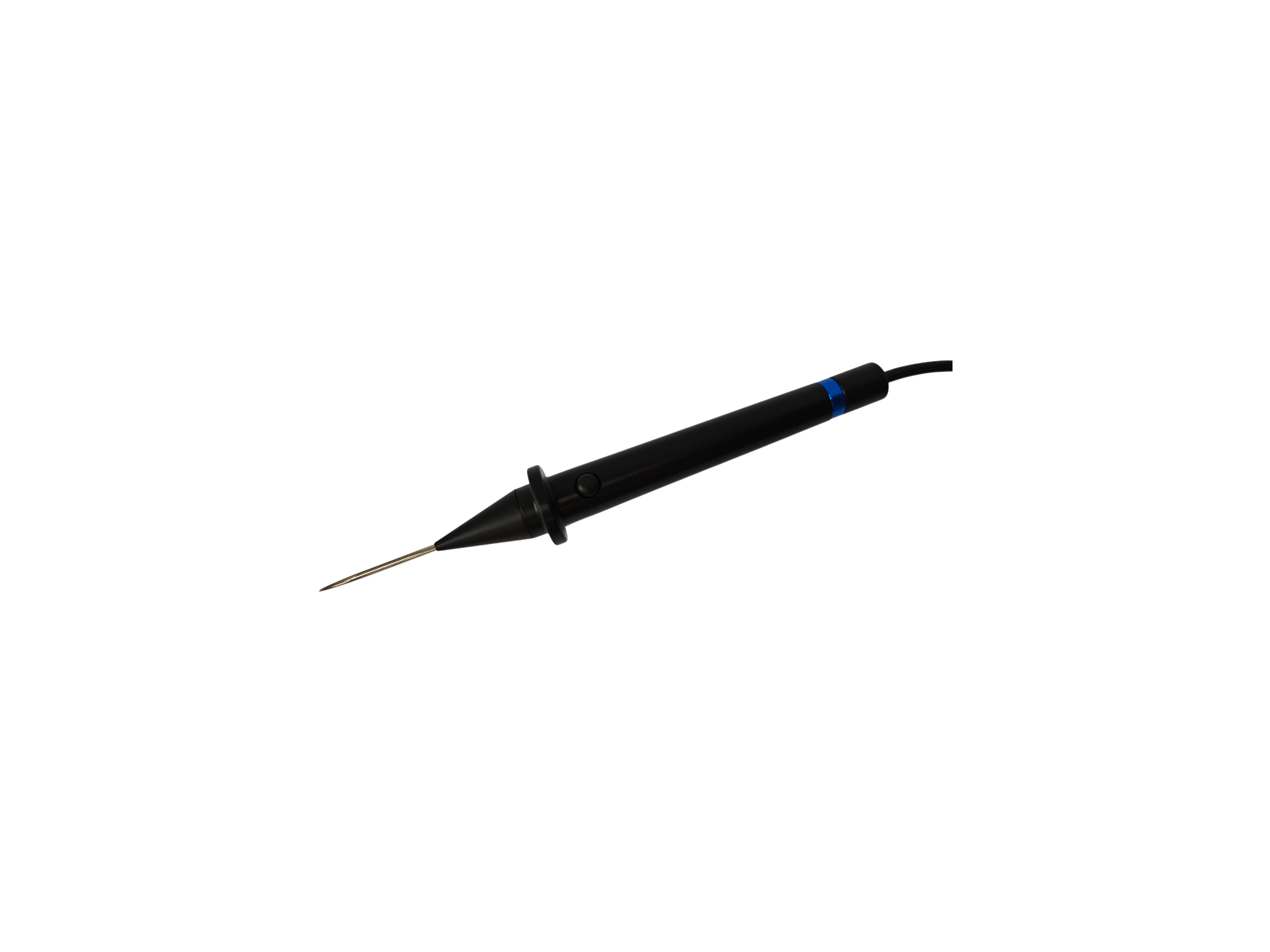

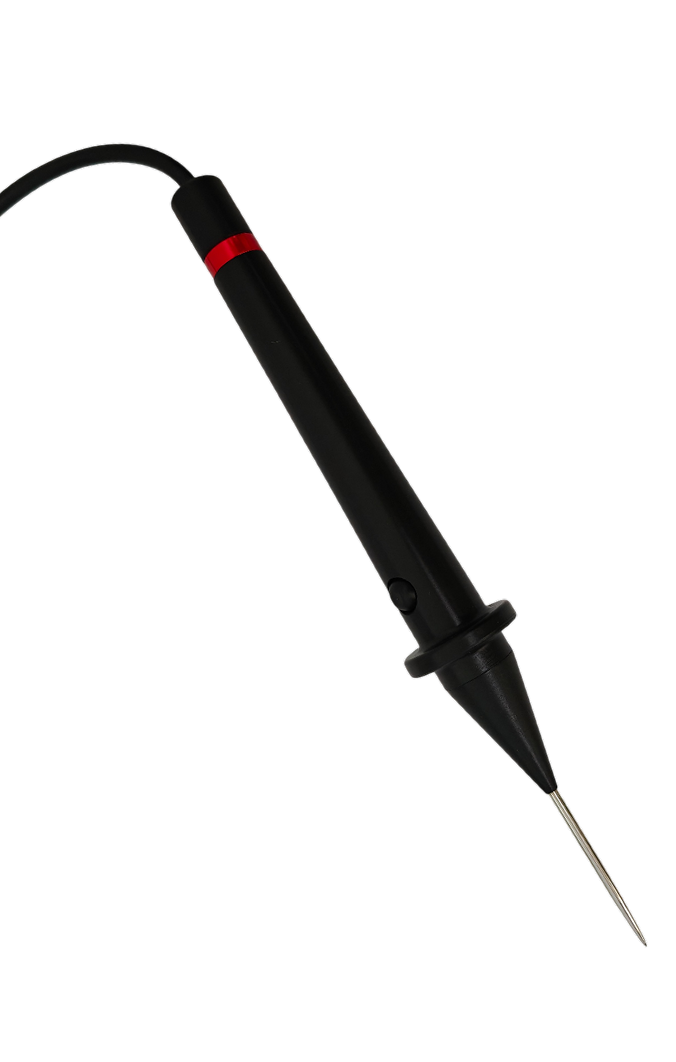

Аналоговый сигнатурный анализ (АСА) – это безопасный метод поиска неисправностей путем сравнения вольт-амперных характеристик исследуемой платы или микросхемы с характеристиками эталонной. Подходит для тестирования цепей и с пассивными, и с активными компонентами, для него не требуется подача питания на элементы, он не повреждает электрические цепи и компоненты. Впервые среди аналогичных по функционалу сигнатурных анализаторов представлен прибор, комплектующийся щупами с кнопкой, которые позволяют фиксировать точки без использования клавиатуры или панели управления программного обеспечения.

Экономический эффект

Объем потенциального рынка - продажа 100-120 приборов в год, сумма выручки 15-18 млн Потенциальные потребители: - сервисные компании (ремонт компьютерной и бытовой техники) - крупные компании с сервисным подразделением, которое занимается ремонтом сложной электроники, которая уже не производится или которую невозможно купить из-за санкций - автомастерские (ремонт ЭБУ двигателя) - ремонт специализированной техники Эффект от продукции: - конечный потребитель получает удобство использования измерительными щупами из-за эргономичного строения - конечный потребитель сокращает время работы во время диагностики неисправности за счет наличия кнопки, фиксирующей ВАХ (вместо параллельного использования кнопок клавиатуры) - конечный потребитель получает надежное от внешних воздействий устройство (металлический корпус и крепкие разъемы М8)

Межотраслевое значение продукта

С помощью EyePoint можно быстро выявить контрафактные, перемаркированные или поврежденные электронные компоненты, определить возможные неисправности, в том числе разрывы цепи, непропай, разрушение защитных диодов от статического электричества, повреждение входных/выходных транзисторов, а также получить полный перечень дефектов электронных компонентов для работы пользователя. Отрасли применения: Диагностика и ремонт печатных плат и электронных устройств — выявление дефектов, коротких замыканий, разрывов, деградации компонентов. Автоматизированное тестирование и контроль качества — проверка соответствия характеристик продукции стандартам, обнаружение брака на этапе производства. Научные исследования и разработка новых электронных устройств — анализ характеристик сигналов для оптимизации проектирования. Обнаружение и локализация неисправностей в системах автоматизации и промышленной электронике — диагностика сложных систем с помощью анализа их сигнатурных характеристик.

Эргономичность

Eyepoint u32 - компактный и легкий прибор, что делает его удобным для использования вне стационарных ремонтных мастерских. Щупы с кнопкой позволяют увеличить скорость работы и снизить отвлекаемость оператора, вследствие этого увеличить число анализируемых печатных плат за то же рабочее время. В продуманности конструкции проявляется забота о конечном пользователе. Конструкция и интерфейс универсальны и позволяют использовать устройство в различных областях — от научных исследований до промышленной диагностики.

Художественная значимость

Eyepoint U32 гармонично сочетает технологическую строгость с современными тенденциями минимализма. В отличие от аналогов, U32 комплектуется уникальными современными измерительными щупами с кнопкой.

Ориентация на глобальный рынок

Интерес к нашему устройству есть у индийских компаний, которые привыкли использовать аналогичный по функциям прибор FADOS9F1-24V турецкого производителя. Однако наш прибор отличается наличием кнопки на щупах (уникальная разработка) и более конкурентной ценой (150к против 250)
