Универсальный многоканальный газоанализатора СПУТНИК-2

Описание проекта

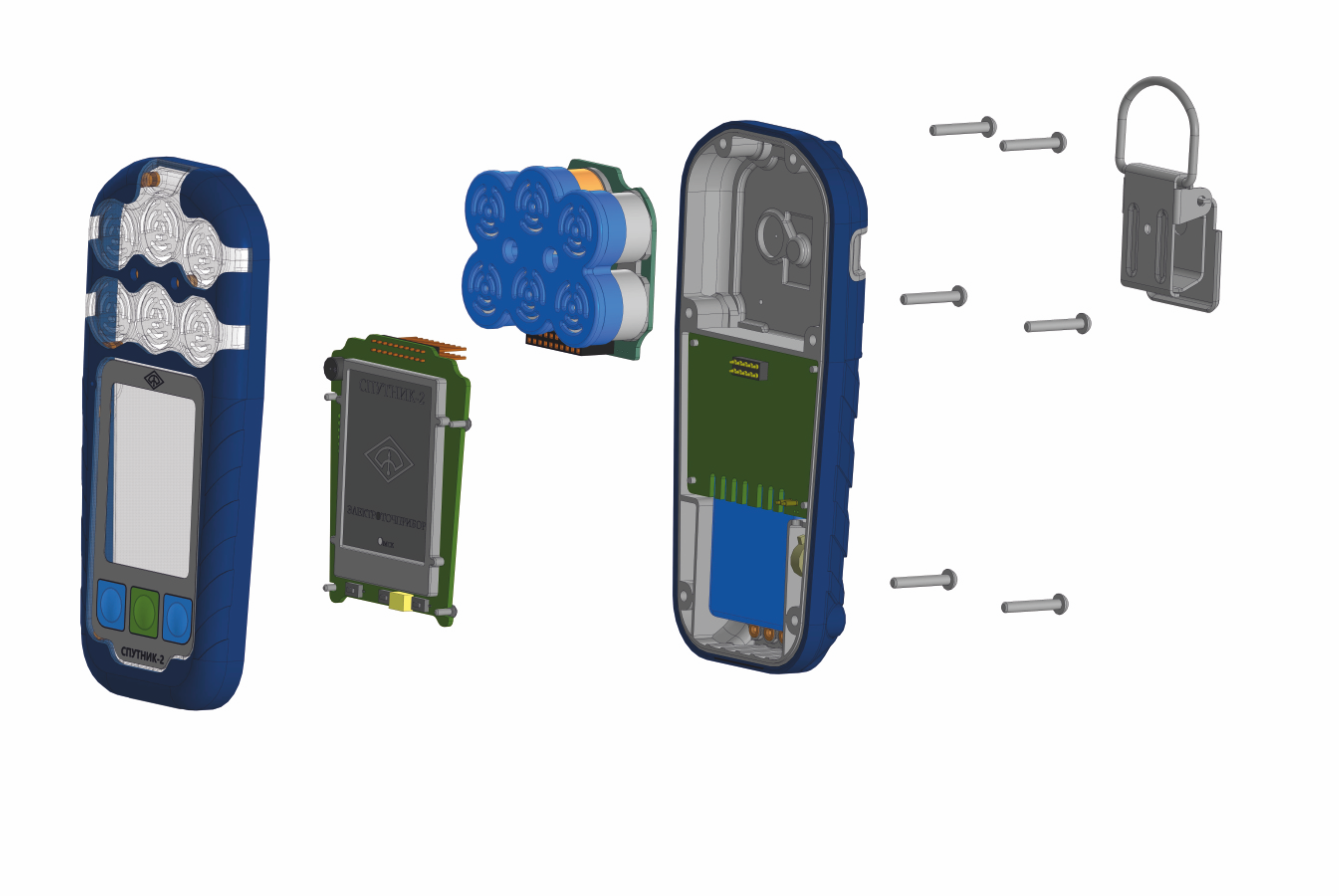

Газоанализатор СПУТНИК-2 является портативным, многоканальным, универсальным ударопрочным. Указанные свойства определены заказчиком и рынком, а достигаются за счет компактных габаритов и веса, использованием до 6 сенсоров одновременно, возможностью компоновки прибора под требования заказчика (например измерение только CH4 и O2), сертификацией по ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Функциональное назначение: непрерывный контроль довзрывоопасных концентраций горючих газов, предельно допустимых концентраций токсичных газов и необходимого содержания кислорода в воздухе рабочей зоны. Сфера применения: подземная добыча полезных ископаемых; добыча, переработка и транспортировка нефти и газа; службы экологии и охраны предприятий; цистерны и помещения, где недостаток кислорода и наличие горючих и токсичных газов представляют угрозу. Газоанализатор СПУТНИК-2 структурно состоит из следующих составных частей: 1. Корпус из прорезиненного ударопрочного пластика с двумя вариантами крепления (карабин для возможности ношения через плечо, специальная скоба для ношения на поясе или других элементах одежды) клавиатурой и воздуховодами для сенсоров. 2. Блок питания быстросъемного. 3. Газовые сенсоров. 4. Платы измерительного блока. 5. Платы электронного блока с экраном. В газоанализаторе предусмотрена возможность подключения калибровочной насадки и пробоотборного устройства. Для обеспечения снижения внутреннего давления, образующегося при сильном механическом воздействии на корпус газоанализатора, в корпусе предусмотрена система сброса внутреннего давления. В корпусе газоанализатора предусмотрено: - место для расположения и подключения передающих устройств различных многофункциональных систем безопасности; - возможность установки малогабаритной RFID-метки. Блок питания газоанализатора выполнен в виде отдельного элемента и подсоединяется к прибору через подпружиненные контакты. В схеме световой индикации применены RGB-светодиоды, для реализации цветовой индикации.

Технологическая новизна

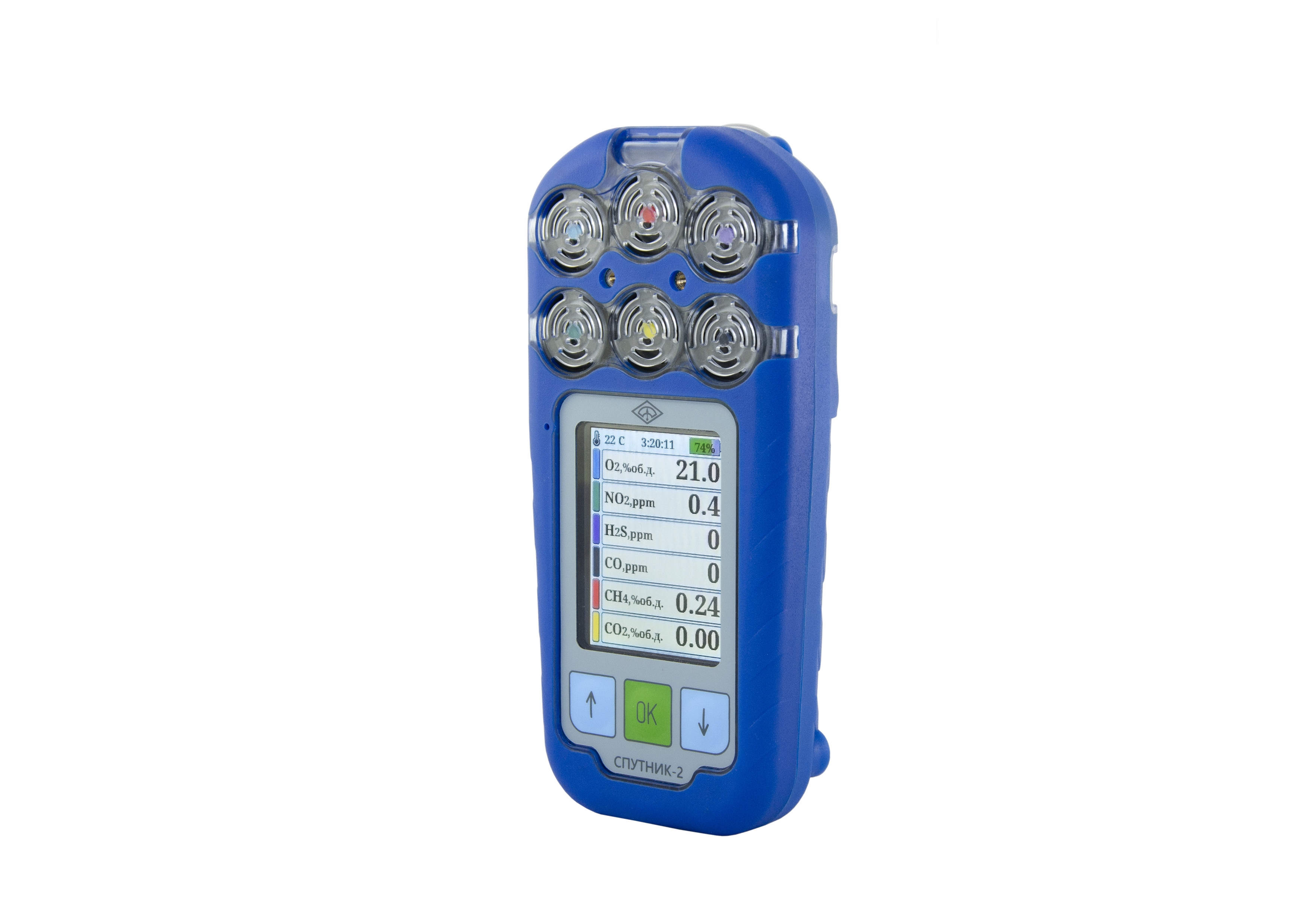

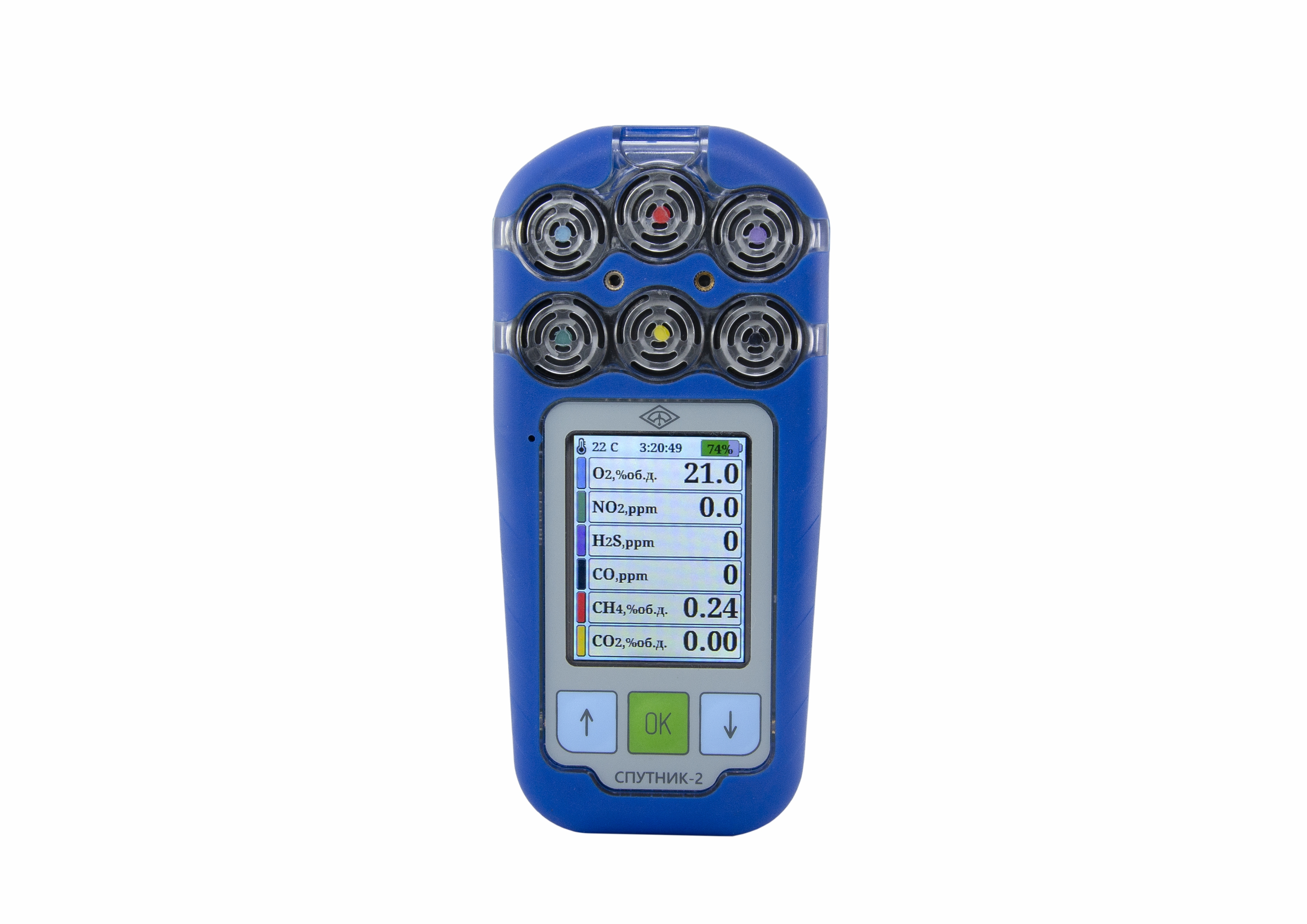

Ключевые преимущества газоанализатора СПУТНИК-2:  Усиленный корпус из прорезиненного ударопрочного поликарбоната.  Для прорезинивания прибора специально разработан атистатичный материал термопластичный эластомер ТЭП, обеспечивающий необходимое поверхностное сопротивление для эксплуатации в опасных зонах. Дополнительной особенностью материала является возможность окрашивания в любой цвет по желанию потребителя.  Эффективная система оповещения: световая трехцветная сигнализация с охватом 360 градусов, мощный вибросигнал и звуковое оповещение.  До 6-ти контролируемых газов (CH4, CO2, O2, CO, NО2, SО2).  Цветной TFT-дисплей с автоматической ориентацией экрана.  Литий-железо-фосфатный аккумулятор.  Считывание информации из памяти по беспроводной ближней связи.  Передача данных в многофункциональную систему безопасности при наличии встроенного устройства передачи данных.  Самодиагностика и индикация работоспособности.  Оповещение о нахождении газоанализатора в неподвижном состоянии.  Наличие функции «Компенсация показаний по давлению».  Быстрая замена сменных сенсоров.  Время непрерывной работы – 48 часов.  Увеличенное время работы без корректировки показаний.  Высокая средняя наработка на отказ.

Экономический эффект

Важным фактором снижения эффективности работы подземных горнодобывающих предприятий являются аварийные простои, нарушения техники безопасности, приостановка работ Ростехнадзором в результате нарушения Федеральных норм и правил в области промышленной безопасности "Правила безопасности при ведении горных работ и переработке твердых полезных ископаемых", предписания прокуратуры, связанные с травматизмом и гибелью горнорабочих. Использование газоанализатора СПУТНИК-2 позволит снизить влияние указанных факторов за счет усиления контроля аэрогазовой ситуации на рудниках, тем самым снизится производственный травматизм, вероятность аварийных простоев и гибели горнорабочих. Вторым важным фактором является переход от использования зарубежной продукции к отечественным аналогам. Поставка и применение импортной продукции в настоящее время сильно ограничено, либо невозможно – из-за действующих санкционных ограничений со стороны недружественных стран увеличиваются сроки поставок приборов и оборудования, запасных частей, повышается стоимость на такие товары, что обусловлено необходимостью применения параллельного импорта и возросшим дефицитом. Отечественная продукция не подвержена санкционным ограничениям - не ограничиваются возможность применения и обслуживания на территории РФ, переход к такой продукции позволяет повысить эффективность горнодобывающей отрасли, а также снижает зависимость российской экономики от применения импортных товаров.

Межотраслевое значение продукта

После аварии на шахте «Листвяжная» 25 ноября 2021 остро встал вопрос обеспечения достоверного аэрогазового контроля на предприятиях, функционирующих во взрывоопасных средах. Внедрение газоанализатора СПУТНИК-2 позволит повысить безопасность опасных производственных объектов за счет увеличения точности определения опасных концентраций газов (CH4, CO2, O2, CO, NО2, SО2), самодиагностики прибора, передачи в многофункциональную систему безопасности локальных показаний газовых сенсоров, увеличения межкорректировочного интервала.

Эргономичность

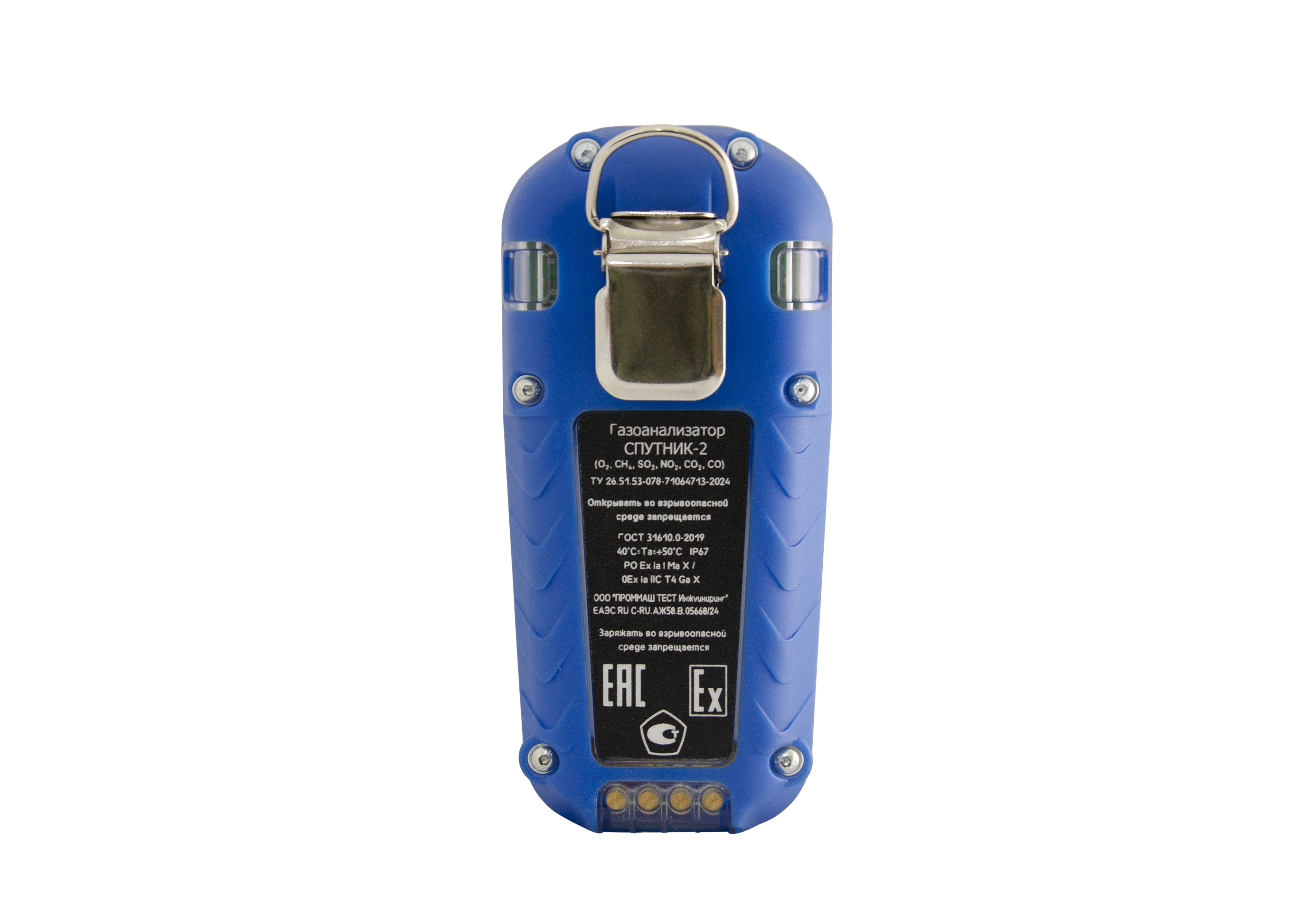

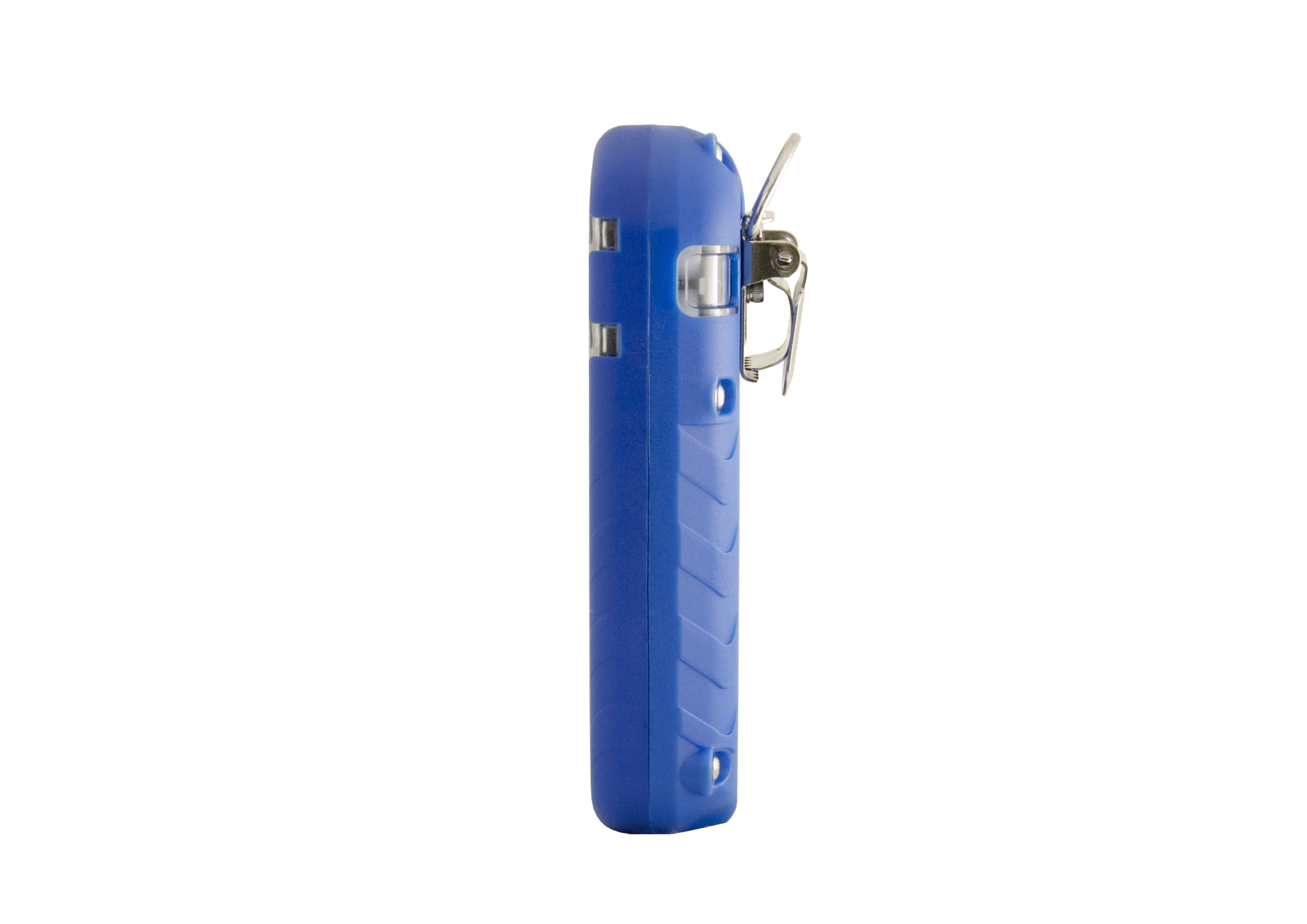

Ключевые моменты эргономичности:  Простое и интуитивное включение / выключение, настройка параметров, калибровка.  Возможность работы одной рукой. Оптимально сбалансированный вес, чтобы прибор не перевешивал в какую-либо сторону при удержании.  Логичное расположение крупных кнопок, которые легко нажимаются с приятным откликом и не вызывают усталости при длительном использовании, не отвлекая от основного рабочего процесса.  Материал корпуса с прорезиненным нескользящим покрытием приятный на ощупь, что повышает комфорт использования и снижает риск выскальзывания из рук.  Корпус спроектирован и изготовлен с учетом всех необходимых требований, обеспечивающих его прочность, жесткость и устойчивость к нагрузкам, что гарантирует стабильную работу в широком температурном диапазоне.  Удобное крепление на пояс или одежду благодаря металлической скобе с возможностью установки длинного ремня.

Художественная значимость

В контексте искусства и дизайна, газоанализатор как объект не обладает высокой художественной значимостью в традиционном понимании. Однако в газоанализаторе СПУТНИК-2 смогли объединить функциональность и эстетику. Его форма, цвет, фактуры материалов и расположение элементов управления формируют привлекательный внешний вид в сочетании с удобством в эксплуатации, обеспечивая комфорт и безопасность для работников.

Ориентация на глобальный рынок

Обеспечение безопасности ведения горных работ является одной из главнейших задач при организации горнодобывающей деятельности, поэтому технические решения, касающиеся обеспечения безопасности никогда не потеряют актуальность. На основании оценки текущего состояния горнодобывающей отрасли можно сделать вывод, что в настоящее время средствам анализа аэрогазовой среды горных выработок уделяют особое внимание. Инновационный подход к решению задач по обеспечению эффективного газового анализа приветствуется представителями горнодобывающей отрасли, контрольных организаций и представителями власти. Мировой рынок автоматизации горнодобывающей промышленности в 2023 г. составил примерно $5,33 млрд. Ожидается, что мировой рынок автоматизации горнодобывающей промышленности вырастет с 5,33 млрд долларов в 2023 году до 11,21 млрд долларов США к 2030 году при совокупном годовом темпе роста (CAGR) 11.19 % в течение прогнозируемого периода. Среднегодовой темп роста Российского рынка автоматизации горнодобывающей отрасли составляет 7,4 % и имеет тенденцию к ускорению в связи с ужесточением нормативных требований, предъявляемых к горнодобывающим предприятиям, также это связано с необходимостью повышения производительности труда.
