Водогрейный котел трехходовой конструкции Vitomax SX2A

Описание проекта

Котёл Vitoмax SX2A–это жаротрубный трехходовой низкотемпературный водогрейный котёл в диапазоне мощности от 90 до 1950 кВт, в котором применены уникальные технологические решения, обеспечивающие высокие технические параметры и эксплуатационную безопасность. Концептуальные преимущества Благодаря запатентованному теплообменнику специальной эллиптической формы, обеспечивается естественная циркуляция теплоносителя внутри котла и выравнивается распределение температуры по всему его объему. Большое водонаполнение позволяет обеспечить простоту обвязки котла, снижение эксплуатационных расходов, повысить стабильность работы установки и подачи тепла в сеть. Специальная форма турбулизаторов создают завихрения внутри дымогарных труб третьего хода. Они позволяют увеличить интенсивность теплопередачи и достичь большего значения КПД при одинаковой площади теплообменной поверхности. Турбулизаторы выполнены из нержавеющей стали, рассчитаны на весь срок службы котла и легко извлекаются при техническом обслуживании. Технические хаарктеристики Диапазон тепловой мощности: - от 90 до 560 кВт при допустимом давлении 4 бар; - от 700 до 1950 кВт при допустимом давлении 6 бар. Эксплуатационный КПД 95%. Экономичный и экологически щадящий режим теплогенерации. Максимальная температура подачи котловой воды до 110 °С. Нет требований по минимальному протоку теплоносителя. Нет требований по минимальной нагрузке котла. Удельный объем котловой воды 1,15 – 2,0 л/кВт. Компактные размеры котла. Возможность использования в составе многокотловой установки.

Технологическая новизна

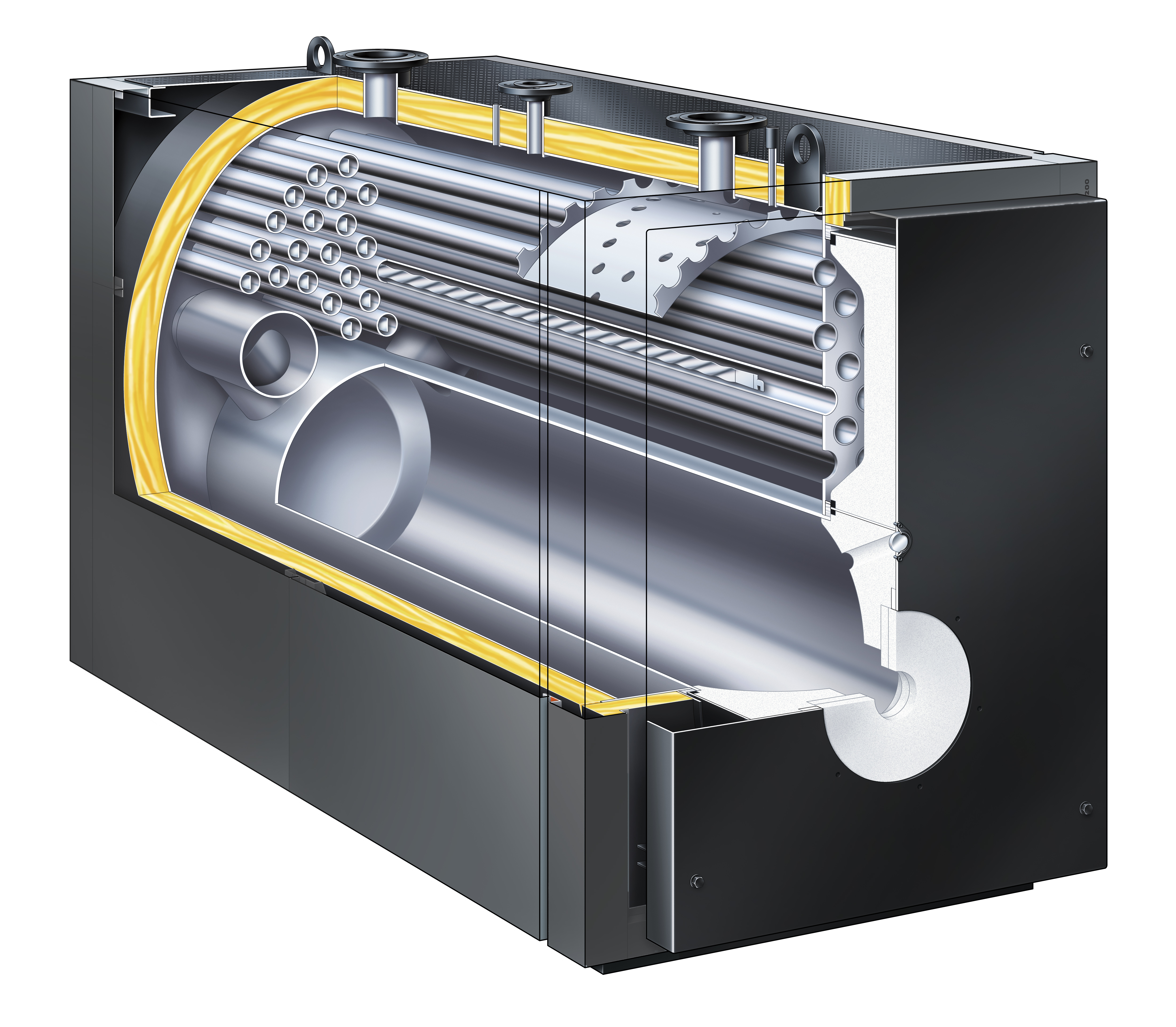

Котел Vitomax SX2A представляет собой инновационное решение для промышленных и коммунальных систем, обладающее рядом технологических преимуществ по сравнению с аналогами. Уникальный теплообменник специальной эллиптической формы, защищённый патентом промышленного образца № 144044, обеспечивает эффективную естественную циркуляцию (путем конвекции) теплоносителя внутри объёма котла. Это конструктивное решение способствует равномерному распределению температуры и предотвращению локальных перегревов, что существенно повышает надёжность и долговечность оборудования. Увеличенное водонаполнение котла упрощает монтажные работы и обвязку системы, снижая эксплуатационные расходы и увеличивая стабильность работы установки. Благодаря этому достигается более стабильная подача тепла в сеть, что положительно сказывается на энергоэффективности процессов. Особое внимание уделено конструкции котла с нижним расположением камеры сгорания. Такое размещение позволяет обеспечить более стабильную работу горелки при минимально возможных нагрузках, а также тепло от уходящих газов равномерно распределяется по всей поверхности нагрева, снижая теплонапряженность конструкции. Благодаря этим решениям котел Vitomax SX2A обеспечивает конкурентные преимущества перед аналогами: нормативный КПД достиг 95% (против 94% у российских котлов-конкурентов), минимальная температура обратной магистрали снижена до 58°С (вместо 60°С у прочих моделей), а также отсутствуют требования по номинальному расходу теплоносителя и минимальной нагрузке котла, что повышает гибкость применения. Инженерное решение с применением турбулизаторов сложной формы из нержавеющей стали в дымогарных трубах третьего хода способствует созданию внутри них завихрений, усиливающих интенсивность теплоотдачи. Благодаря этому при сохранении площади теплообменных поверхностей удалось повысить общий коэффициент полезного действия котла. Турбулизаторы выполнены с расчётом на весь срок службы установки (25 лет) и при этом легко демонтируются для проведения технического обслуживания, что снижает трудозатраты и расходы на сервисное сопровождение. Центральное расположение камеры сгорания в котлах конкурентов подразумевает соблюдение требований по минимальной циркуляции, во избежание температурного расслоения в котле, что в свою очередь может приводит к выпадению конденсата в нижних трубах 3-го хода и повышенный расход электроэнергии. Кроме теплообменника, в котле применены уникальные технологические достижения: фирменная лёгкая теплоизоляция внутренней части дверцы с высокой тепловой эффективностью, негорючестью и не требующая обслуживания; а также усовершенствованная технология сварки, которая снижает напряжения в швах, улучшает тепловой отвод и снижает аэродинамическое сопротивление внутри котла. Эти решения повышают надёжность, долговечность и безопасность эксплуатации.

Экономический эффект

Котел Vitomax SX2A обеспечивает значительную экономическую выгоду благодаря длительному времени работы и снижению числа пусков горелки, что способствует эффективному сжиганию топлива и уменьшает износ оборудования. Это позволяет снизить эксплуатационные расходы конечного потребителя. Компактная конструкция котла упрощает его размещение в ограниченных помещениях, что идеально подходит для модернизации существующих систем отопления, сокращая затраты на монтаж и адаптацию. Большое водонаполнение котлового блока и сниженное число циклов включения-выключения обеспечивают оптимальное сгорание топлива и низкий уровень выбросов NOx, что повышает экологическую безопасность эксплуатации. Котел совместим с широким ассортиментом горелок, а заводские рассверленные плиты упрощают их установку. Дополнительно, КПД котла Vitomax SX2A на 2% выше, чем у традиционных котлов двухходовой конструкции, что обеспечивает более экономичное потребление топлива и снижает затраты на теплоэнергию. Кроме того, благодаря широким проходам между жаровыми трубами и большому объёму воды обеспечивается эффективная естественная циркуляция теплоносителя под воздействием силы тяжести без ограничений по минимальному расходу теплоносителя. Это упрощает гидравлическую обвязку и снижает затраты на подключение котла к системе. В итоге Vitomax SX2A снижает эксплуатационные и монтажные расходы, обеспечивает стабильную, экологичную и эффективную работу, что делает его выгодным приобретением для широкого круга пользователей.

Межотраслевое значение продукта

Котлы Vitomax SX2A охватывают широкий диапазон мощности от 90 до 1950 кВт, что позволяет эффективно применять их в самых различных сферах — начиная от индивидуальных жилых домов и малого бизнеса до крупных промышленных котельных. Такая универсальность делает их привлекательным решением для множества отраслей, требующих надёжного и экономичного теплового оборудования. Благодаря каскадному исполнению с возможностью объединения до 8 котлов, суммарная мощность системы может достигать 15 МВт. Это обеспечивает гибкую масштабируемость и позволяет адаптировать тепловую систему под конкретные задачи и масштабы производства. Помимо отопления жилых, муниципальных объектов, промышленных зданий использование трехходового стального напольного котла Vitomax SX2A в других отраслях промышленности может принести значительные преимущества, влияя при этом как на производительность, так и на конкурентоспособность. Потенциальные области применения в отраслях промышленности: Химическая промышленность. Котлы Vitomax SX2A могут быть применены в процессах, требующих точного контроля температуры, таких как химические реакции и соединения, дистилляция и сушка, благодаря своему инновационному теплообменнику с большим водонаполнением и равномерным распределением температур по нему. Автомобильная промышленность. В таких процессах, как запекание краски и очистка деталей, эти котлы могут обеспечить надежную подачу теплоносителя для требуемой технологии, повышая эффективность производства. Пищевая промышленность и производство напитков. Трехходовой котел Vitomax SX2A может использоваться для таких процессов, как пастеризация, стерилизация и приготовление пищи. Их эффективность в области теплопередачи и долговечность делают пригодными для поддержания постоянной температуры в крупномасштабных производствах.

Эргономичность

Котел Vitomax SX2A создавался с учётом требований удобства и безопасности для пользователей. Компактная эллиптическая форма корпуса позволяет оптимально использовать пространство в помещениях, особенно при модернизации старых систем, где место ограничено. Благодаря своей конструкции монтажная площадь котла до 20% меньше, чем у традиционных аналогов, что значительно облегчает его установку в тесных технических помещениях. Лёгкая теплоизоляция дверцы, выполненная без тяжёлых бетонных или шамотных материалов, снижает общий вес котла. Это облегчает транспортировку и монтаж, а также упрощает проведение технического обслуживания, уменьшая физическую нагрузку на персонал. Температура поверхности дверцы не превышает 55°С, что обеспечивает комфортные и безопасные условия работы при непосредственном контакте с котлом, снижая риск ожогов. Также общая теплоизоляция котла (минеральная вата 100 мм) позволяет снизить тепловые потери в окружающую среду. Все перечисленные решения формируют комфортную и безопасную рабочую среду и обеспечивают высокую степень адаптации котла к условиям эксплуатации.

Художественная значимость

Котел Vitomax SX2A отличается современным и функциональным промышленным дизайном, сочетающим эстетику и техническую целесообразность. Эллиптическая форма корпуса не только уникальна для промышленного сегмента, но и снижает габариты и монтажную площадь изделия, подчеркивая его универсальность и адаптируемость к разным производственным пространствам. Дизайн котла демонстрирует гармонию формы и функции: каждый элемент оптимизирован для повышения эффективности, удобства обслуживания и безопасности пользователя. Лёгкая теплоизоляция дверцы и продуманная компоновка усиливают визуальное восприятие, делая продукт технологичным и современным.

Ориентация на глобальный рынок

Котлы Vitomax SX2A сертифицированы для стран Евразийского экономического союза (ЕАЭС), что обеспечивает их официальное присутствие и легальность эксплуатации на рынках дружественных государств. Одной из стратегических целей нашей компании является укрепление лидирующих позиций на российском рынке и выход на региональные рынки Средней Азии и Беларуси. Сейчас мы осущетвляем экспорт продукции в Киргизию, Казахстан, Белоруссию. Спрос на котлы обусловлен потребностью в энергоэффективных решениях для отопления отопления в коммерческом и промышленном секторах. Мы ожидаем, что рынок стальных трехходовых напольных котлов в этих странах будет расти, благодаря технологическому прогрессу и повышению осведомленности об их энергоэффективности. Тенденции в области стабильного развития и цели по сокращению выбросов углекислого газа еще больше повысят спрос на высокоэффективные котлы.
